เซอร์กิตเบรกเกอร์ MCCB ABB Tmax XT4 พร้อมตารางรุ่นและพิกัด

ABB Tmax XT4 เบรกเกอร์ชนิดโมลด์เคสสำหรับเลือกใช้งานตามพิกัดวงจร รวมรุ่นย่อย จำนวนโพล กระแสทริป ขนาดเฟรม และรหัสสินค้าที่ระบุในหน้ารายการ เพื่อให้เลือกดูขนาดและเทียบรหัสได้สะดวกในหน้าเดียว สอบถามรายการสินค้าได้ที่ 065-838-2604

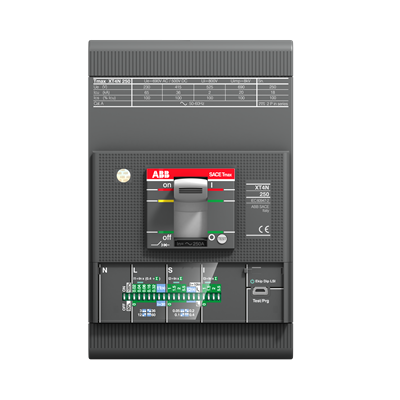

เซอร์กิตเบรกเกอร์ MCCB ABB Tmax XT4 ภาพตัวอย่างจากผู้ผลิต — ภาพตัวอย่างจากผู้ผลิตสำหรับกลุ่ม ABB Tmax XT4 รหัสภาพอ้างอิง 1SDA068126R1 รายการย่อยในตารางอาจมีรูปร่างหรืออุปกรณ์ต่างกัน

รายละเอียด ABB Tmax XT4

หัวข้อ	รายละเอียด
แบรนด์	ABB
กลุ่มสินค้า	เซอร์กิตเบรกเกอร์ MCCB
ซีรีส์ / ประเภท	Tmax XT4
จำนวนรายการในตาราง	9
แหล่งตาราง	รายการสินค้าฉบับ Vol. 11 หน้า 11
การแสดงขนาด	รวมขนาดและตัวเลือกไว้ในโพสต์เดียว

ตารางรุ่นและขนาดพิกัด ABB Tmax XT4

รุ่น / รายการ	รหัสสินค้า / ชุด	ขนาดพิกัด / ตัวเลือกตามต้นฉบับ
XT4N 250 Ekip Dip LS/I	1SDA068126R1	AT 250 A \| AF 250 A \| Icu 36 kA ที่ 415 Vac
XT4N 250 Ekip Dip LSI	1SDA100175R1	AT 250 A \| AF 250 A \| Icu 36 kA ที่ 415 Vac
XT4N 250 Ekip Dip LSIG	1SDA100180R1-DT	AT 250 A \| AF 250 A \| Icu 36 kA ที่ 415 Vac
XT4S 250 Ekip Dip LS/I	1SDA068475R1	AT 250 A \| AF 250 A \| Icu 50 kA ที่ 415 Vac
XT4S 250 Ekip Dip LSI	1SDA100205R1	AT 250 A \| AF 250 A \| Icu 50 kA ที่ 415 Vac
XT4S 250 Ekip Dip LSIG	1SDA100210R1-DT	AT 250 A \| AF 250 A \| Icu 50 kA ที่ 415 Vac
XT4H 250 Ekip Dip LS/I	1SDA068515R1	AT 250 A \| AF 250 A \| Icu 70 kA ที่ 415 Vac
XT4H 250 Ekip Dip LSI	1SDA100235R1	AT 250 A \| AF 250 A \| Icu 70 kA ที่ 415 Vac
XT4H 250 Ekip Dip LSIG	1SDA100240R1-DT	AT 250 A \| AF 250 A \| Icu 70 kA ที่ 415 Vac

เลือก ABB Tmax XT4 ให้ตรงรายการ

ตรวจค่า AT, AF และ Icu พร้อมแรงดันอ้างอิงในตาราง ค่า AT คือพิกัดกระแสทริป ส่วน AF คือขนาดเฟรม และ Icu เป็นค่าความสามารถตัดกระแสลัดวงจรตามแรงดันที่ระบุ รุ่นเฟรมเท่ากันอาจมีชุดทริปหรือค่าพิกัดต่างกัน จึงต้องเทียบรหัสเต็มของรายการที่ต้องการ

ชื่อรุ่นและรหัสสินค้าเป็นข้อมูลคนละส่วน ควรตรวจทั้งสองช่องให้ตรงกัน หากพบรหัสคล้ายกันให้เทียบตัวอักษร ตัวเลข และส่วนต่อท้ายครบถ้วน ช่องที่ระบุว่าไม่ระบุหมายถึงไม่มีข้อมูลนั้นในรายการที่ได้รับ และไม่ได้ยืนยันว่าไม่มีสินค้าหรือเลิกผลิต

ข้อมูลสำหรับสอบถาม ABB Tmax XT4

แจ้งชื่อรุ่น รหัสเต็ม ขนาดพิกัด จำนวน และอุปกรณ์ที่ต้องการใช้ร่วมกัน หากเป็นงานเปลี่ยนทดแทนสามารถส่งภาพฉลากและรหัสของเดิมเพื่อให้ทีมงานช่วยเทียบรายการก่อนจัดทำใบเสนอราคา

ตารางถอดจากรายการฉบับ Vol. 11 หน้าที่ระบุด้านบน คำว่าขนาดพิกัดในหน้านี้หมายถึงพิกัดกระแส จำนวนโพล จำนวนช่อง หรือขนาดตัวเลือกตามแต่ละกลุ่ม ไม่ใช่ตารางความกว้าง ความสูง และความลึกของตัวเครื่อง เนื่องจากหน้ารายการนี้ไม่ได้ระบุมิติตัวเครื่องครบทุกกลุ่ม จึงไม่เติมตัวเลขมิติขึ้นเอง
