เซอร์กิตเบรกเกอร์ MCCB ABB Tmax XT2 พร้อมตารางรุ่นและพิกัด

ABB Tmax XT2 เบรกเกอร์ชนิดโมลด์เคสสำหรับเลือกใช้งานตามพิกัดวงจร รวมรุ่นย่อย จำนวนโพล กระแสทริป ขนาดเฟรม และรหัสสินค้าที่ระบุในหน้ารายการ เพื่อให้เลือกดูขนาดและเทียบรหัสได้สะดวกในหน้าเดียว สอบถามรายการสินค้าได้ที่ 065-838-2604

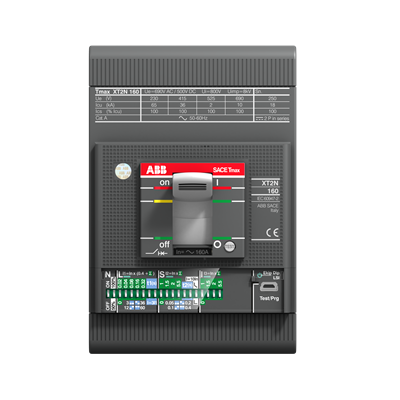

เซอร์กิตเบรกเกอร์ MCCB ABB Tmax XT2 ภาพตัวอย่างจากผู้ผลิต — ภาพตัวอย่างจากผู้ผลิตสำหรับกลุ่ม ABB Tmax XT2 รหัสภาพอ้างอิง 1SDA067056R1 รายการย่อยในตารางอาจมีรูปร่างหรืออุปกรณ์ต่างกัน

รายละเอียด ABB Tmax XT2

หัวข้อ	รายละเอียด
แบรนด์	ABB
กลุ่มสินค้า	เซอร์กิตเบรกเกอร์ MCCB
ซีรีส์ / ประเภท	Tmax XT2
จำนวนรายการในตาราง	26
แหล่งตาราง	รายการสินค้าฉบับ Vol. 11 หน้า 10
การแสดงขนาด	รวมขนาดและตัวเลือกไว้ในโพสต์เดียว

ตารางรุ่นและขนาดพิกัด ABB Tmax XT2

รุ่น / รายการ	รหัสสินค้า / ชุด	ขนาดพิกัด / ตัวเลือกตามต้นฉบับ
XT2N 160 Ekip Dip LS/I	1SDA067056R1	AT 63 A \| AF 160 A \| Icu 36 kA ที่ 415 Vac
XT2N 160 Ekip Dip LS/I	1SDA067057R1	AT 100 A \| AF 160 A \| Icu 36 kA ที่ 415 Vac
XT2N 160 Ekp Dip LS/I	1SDA067058R1	AT 160 A \| AF 160 A \| Icu 36 kA ที่ 415 Vac
XT2N 160 Ekip Dip LSI	1SDA100002R1	AT 63 A \| AF 160 A \| Icu 36 kA ที่ 415 Vac
XT2N 160 Ekip Dip LSI	1SDA100003R1	AT 100 A \| AF 160 A \| Icu 36 kA ที่ 415 Vac
XT2N 160 Ekip Dip LSI	1SDA100004R1	AT 160 A \| AF 160 A \| Icu 36 kA ที่ 415 Vac
XT2N 160 Ekip Dip LSIG	1SDA100007R1-DT	AT 63 A \| AF 160 A \| Icu 36 kA ที่ 415 Vac
XT2N 160 Ekip Dip LSIG	1SDA100008R1-DT	AT 100 A \| AF 160 A \| Icu 36 kA ที่ 415 Vac
XT2N 160 Ekip Dip LSIG	1SDA100009R1-DT	AT 160 A \| AF 160 A \| Icu 36 kA ที่ 415 Vac
XT2S 160 Ekip Dip LS/I	1SDA067802R1	AT 63 A \| AF 160 A \| Icu 50 kA ที่ 415 Vac
XT2S 160 Ekip Dip LS/I	1SDA067803R1	AT 100 A \| AF 160 A \| Icu 50 kA ที่ 415 Vac
XT2S 160 Ekip Dip LS/I F	1SDA067804R1	AT 160 A \| AF 160 A \| Icu 50 kA ที่ 415 Vac
XT2S 160 Ekip Dip LSI F F	1SDA100032R1	AT 63 A \| AF 160 A \| Icu 50 kA ที่ 415 Vac
XT2S 160 Ekip Dip LSI	1SDA100033R1	AT 100 A \| AF 160 A \| Icu 50 kA ที่ 415 Vac
XT2S 160 Ekip Dip LSI	1SDA100034R1	AT 160 A \| AF 160 A \| Icu 50 kA ที่ 415 Vac
XT2S 160 Ekip Dip LSIG	1SDA100037R1-DT	AT 63 A \| AF 160 A \| Icu 50 kA ที่ 415 Vac
XT2S 160 Ekip Dip LSIG	1SDA100038R1-DT	AT 100 A \| AF 160 A \| Icu 50 kA ที่ 415 Vac
XT2S 160 Ekip Dip LSIG	1SDA100039R1-DT	AT 160 A \| AF 160 A \| Icu 50 kA ที่ 415 Vac
XT2H 160 Ekip Dip LS/I	1SDA067859R1	AT 63 A \| AF 160 A \| Icu 70 kA ที่ 415 Vac
XT2H 160 Ekp Dip LS/I	1SDA067860R1	AT 100 A \| AF 160 A \| Icu 70 kA ที่ 415 Vac
XT2H 160 Ekp Dip LS/I	1SDA067861R1	AT 160 A \| AF 160 A \| Icu 70 kA ที่ 415 Vac
XT2H 160 Ekip Dip LSI	1SDA100063R1	AT 100 A \| AF 160 A \| Icu 70 kA ที่ 415 Vac
XT2H 160 Ekp Dip LSI	1SDA100064R1	AT 160 A \| AF 160 A \| Icu 70 kA ที่ 415 Vac
XT2H 160 Ekip Dip LSIG	1SDA100067R1-DT	AT 63 A \| AF 160 A \| Icu 70 kA ที่ 415 Vac
XT2H 160 Ekip Dip LSIG	1SDA100068R1-DT	AT 100 A \| AF 160 A \| Icu 70 kA ที่ 415 Vac
XT2H 160 Ekip Dip LSIG	1SDA100069R1-DT	AT 160 A \| AF 160 A \| Icu 70 kA ที่ 415 Vac

เลือก ABB Tmax XT2 ให้ตรงรายการ

ตรวจค่า AT, AF และ Icu พร้อมแรงดันอ้างอิงในตาราง ค่า AT คือพิกัดกระแสทริป ส่วน AF คือขนาดเฟรม และ Icu เป็นค่าความสามารถตัดกระแสลัดวงจรตามแรงดันที่ระบุ รุ่นเฟรมเท่ากันอาจมีชุดทริปหรือค่าพิกัดต่างกัน จึงต้องเทียบรหัสเต็มของรายการที่ต้องการ

ชื่อรุ่นและรหัสสินค้าเป็นข้อมูลคนละส่วน ควรตรวจทั้งสองช่องให้ตรงกัน หากพบรหัสคล้ายกันให้เทียบตัวอักษร ตัวเลข และส่วนต่อท้ายครบถ้วน ช่องที่ระบุว่าไม่ระบุหมายถึงไม่มีข้อมูลนั้นในรายการที่ได้รับ และไม่ได้ยืนยันว่าไม่มีสินค้าหรือเลิกผลิต

ข้อมูลสำหรับสอบถาม ABB Tmax XT2

แจ้งชื่อรุ่น รหัสเต็ม ขนาดพิกัด จำนวน และอุปกรณ์ที่ต้องการใช้ร่วมกัน หากเป็นงานเปลี่ยนทดแทนสามารถส่งภาพฉลากและรหัสของเดิมเพื่อให้ทีมงานช่วยเทียบรายการก่อนจัดทำใบเสนอราคา

ตารางถอดจากรายการฉบับ Vol. 11 หน้าที่ระบุด้านบน คำว่าขนาดพิกัดในหน้านี้หมายถึงพิกัดกระแส จำนวนโพล จำนวนช่อง หรือขนาดตัวเลือกตามแต่ละกลุ่ม ไม่ใช่ตารางความกว้าง ความสูง และความลึกของตัวเครื่อง เนื่องจากหน้ารายการนี้ไม่ได้ระบุมิติตัวเครื่องครบทุกกลุ่ม จึงไม่เติมตัวเลขมิติขึ้นเอง
