เซอร์กิตเบรกเกอร์ MCCB ABB Tmax XT3 พร้อมตารางรุ่นและพิกัด

ABB Tmax XT3 เบรกเกอร์ชนิดโมลด์เคสสำหรับเลือกใช้งานตามพิกัดวงจร รวมรุ่นย่อย จำนวนโพล กระแสทริป ขนาดเฟรม และรหัสสินค้าที่ระบุในหน้ารายการ เพื่อให้เลือกดูขนาดและเทียบรหัสได้สะดวกในหน้าเดียว สอบถามรายการสินค้าได้ที่ 065-838-2604

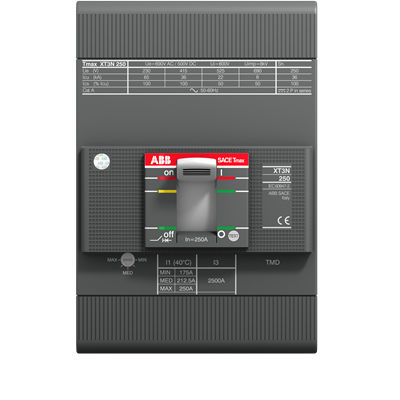

เซอร์กิตเบรกเกอร์ MCCB ABB Tmax XT3 ภาพตัวอย่างจากผู้ผลิต — ภาพตัวอย่างจากผู้ผลิตสำหรับกลุ่ม ABB Tmax XT3 รหัสภาพอ้างอิง 1SDA068058R1 รายการย่อยในตารางอาจมีรูปร่างหรืออุปกรณ์ต่างกัน

รายละเอียด ABB Tmax XT3

หัวข้อ	รายละเอียด
แบรนด์	ABB
กลุ่มสินค้า	เซอร์กิตเบรกเกอร์ MCCB
ซีรีส์ / ประเภท	Tmax XT3
จำนวนรายการในตาราง	17
แหล่งตาราง	รายการสินค้าฉบับ Vol. 11 หน้า 11
การแสดงขนาด	รวมขนาดและตัวเลือกไว้ในโพสต์เดียว

ตารางรุ่นและขนาดพิกัด ABB Tmax XT3

รุ่น / รายการ	รหัสสินค้า / ชุด	ขนาดพิกัด / ตัวเลือกตามต้นฉบับ
XT3C 250 TMD 160-1600 3p F F	1SDA070415R1	AT 160 A \| AF 250 A \| Icu 25 kA ที่ 415 Vac
XT3C 250 TMD 200-2000 3p F F	1SDA070416R1	AT 200 A \| AF 250 A \| Icu 25 kA ที่ 415 Vac
XT3C 250 TMD 250-2500 3p F F	1SDA070417R1	AT 250 A \| AF 250 A \| Icu 25 kA ที่ 415 Vac
XT3N 250 TMD 63-630 3p F F	1SDA068053R1	AT 63 A \| AF 250 A \| Icu 36 kA ที่ 415 Vac
XT3N 250 TMD 80-800 3p F F	1SDA068054R1	AT 80 A \| AF 250 A \| Icu 36 kA ที่ 415 Vac
XT3N 250 TMD 100-1000 3p F F	1SDA068055R1	AT 100 A \| AF 250 A \| Icu 36 kA ที่ 415 Vac
XT3N 250 TMD 125-1250 3p F F	1SDA068056R1	AT 125 A \| AF 250 A \| Icu 36 kA ที่ 415 Vac
XT3N 250 TMD 160-1600 3p F F	1SDA068057R1	AT 160 A \| AF 250 A \| Icu 36 kA ที่ 415 Vac
XT3N 250 TMD 200-2000 3p F F	1SDA068058R1	AT 200 A \| AF 250 A \| Icu 36 kA ที่ 415 Vac
XT3N 250 TMD 250-2500 3p F F	1SDA068059R1	AT 250 A \| AF 250 A \| Icu 36 kA ที่ 415 Vac
XT3S 250 TMD 63-630 3p F F	1SDA068215R1	AT 63 A \| AF 250 A \| Icu 50 kA ที่ 415 Vac
XT3S 250 TMD 80-800 3p F F	1SDA068216R1	AT 80 A \| AF 250 A \| Icu 50 kA ที่ 415 Vac
XT3S 250 TMD 100-1000 3p F F	1SDA068217R1	AT 100 A \| AF 250 A \| Icu 50 kA ที่ 415 Vac
XT3S 250 TMD 125-1250 3p F F	1SDA068218R1	AT 125 A \| AF 250 A \| Icu 50 kA ที่ 415 Vac
XT3S 250 TMD 160-1600 3p F F	1SDA068219R1	AT 160 A \| AF 250 A \| Icu 50 kA ที่ 415 Vac
XT3S 250 TMD 200-2000 3p F F	1SDA068220R1	AT 200 A \| AF 250 A \| Icu 50 kA ที่ 415 Vac
XT3S 250 TMD 250-2500 3p F F	1SDA068221R1	AT 250 A \| AF 250 A \| Icu 50 kA ที่ 415 Vac

เลือก ABB Tmax XT3 ให้ตรงรายการ

ตรวจค่า AT, AF และ Icu พร้อมแรงดันอ้างอิงในตาราง ค่า AT คือพิกัดกระแสทริป ส่วน AF คือขนาดเฟรม และ Icu เป็นค่าความสามารถตัดกระแสลัดวงจรตามแรงดันที่ระบุ รุ่นเฟรมเท่ากันอาจมีชุดทริปหรือค่าพิกัดต่างกัน จึงต้องเทียบรหัสเต็มของรายการที่ต้องการ

ชื่อรุ่นและรหัสสินค้าเป็นข้อมูลคนละส่วน ควรตรวจทั้งสองช่องให้ตรงกัน หากพบรหัสคล้ายกันให้เทียบตัวอักษร ตัวเลข และส่วนต่อท้ายครบถ้วน ช่องที่ระบุว่าไม่ระบุหมายถึงไม่มีข้อมูลนั้นในรายการที่ได้รับ และไม่ได้ยืนยันว่าไม่มีสินค้าหรือเลิกผลิต

ข้อมูลสำหรับสอบถาม ABB Tmax XT3

แจ้งชื่อรุ่น รหัสเต็ม ขนาดพิกัด จำนวน และอุปกรณ์ที่ต้องการใช้ร่วมกัน หากเป็นงานเปลี่ยนทดแทนสามารถส่งภาพฉลากและรหัสของเดิมเพื่อให้ทีมงานช่วยเทียบรายการก่อนจัดทำใบเสนอราคา

ตารางถอดจากรายการฉบับ Vol. 11 หน้าที่ระบุด้านบน คำว่าขนาดพิกัดในหน้านี้หมายถึงพิกัดกระแส จำนวนโพล จำนวนช่อง หรือขนาดตัวเลือกตามแต่ละกลุ่ม ไม่ใช่ตารางความกว้าง ความสูง และความลึกของตัวเครื่อง เนื่องจากหน้ารายการนี้ไม่ได้ระบุมิติตัวเครื่องครบทุกกลุ่ม จึงไม่เติมตัวเลขมิติขึ้นเอง
