เซอร์กิตเบรกเกอร์ MCCB ABB Formula A2 พร้อมตารางรุ่นและพิกัด

ABB Formula A2 เบรกเกอร์ชนิดโมลด์เคสสำหรับเลือกใช้งานตามพิกัดวงจร รวมรุ่นย่อย จำนวนโพล กระแสทริป ขนาดเฟรม และรหัสสินค้าที่ระบุในหน้ารายการ เพื่อให้เลือกดูขนาดและเทียบรหัสได้สะดวกในหน้าเดียว สอบถามรายการสินค้าได้ที่ 065-838-2604

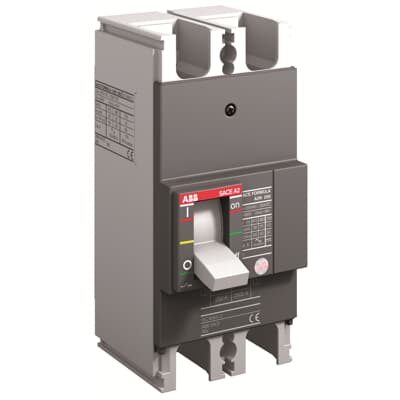

เซอร์กิตเบรกเกอร์ MCCB ABB Formula A2 ภาพตัวอย่างจากผู้ผลิต — ภาพตัวอย่างจากผู้ผลิตสำหรับกลุ่ม ABB Formula A2 รหัสภาพอ้างอิง 1SDA066542R1 รายการย่อยในตารางอาจมีรูปร่างหรืออุปกรณ์ต่างกัน

รายละเอียด ABB Formula A2

หัวข้อ	รายละเอียด
แบรนด์	ABB
กลุ่มสินค้า	เซอร์กิตเบรกเกอร์ MCCB
ซีรีส์ / ประเภท	Formula A2
จำนวนรายการในตาราง	28
แหล่งตาราง	รายการสินค้าฉบับ Vol. 11 หน้า 4, 5
การแสดงขนาด	รวมขนาดและตัวเลือกไว้ในโพสต์เดียว

ตารางรุ่นและขนาดพิกัด ABB Formula A2

รุ่น / รายการ	รหัสสินค้า / ชุด	ขนาดพิกัด / ตัวเลือกตามต้นฉบับ
A2N 250 TMF 125-1250 2p F F	1SDA066542R1	AT 125 A \| AF 250 A \| Icu 36 kA ที่ 415 Vac
A2N 250 TMF 150-1500 2p F F	1SDA068778R1	AT 150 A \| AF 250 A \| Icu 36 kA ที่ 415 Vac
A2N 250 TMF 160-1600 2p F F	1SDA066543R1	AT 160 A \| AF 250 A \| Icu 36 kA ที่ 415 Vac
A2N 250 TMF 175-1750 2p F F	1SDA066544R1	AT 175 A \| AF 250 A \| Icu 36 kA ที่ 415 Vac
A2N 250 TMF 200-2000 2p F F	1SDA066545R1	AT 200 A \| AF 250 A \| Icu 36 kA ที่ 415 Vac
A2N 250 TMF 225-2250 2p F F	1SDA066546R1	AT 225 A \| AF 250 A \| Icu 36 kA ที่ 415 Vac
A2N 250 TMF 250-2500 2p F F	1SDA066547R1	AT 250 A \| AF 250 A \| Icu 36 kA ที่ 415 Vac
A2B 250 TMF 125-1250 3p F F	1SDA066548R1	AT 125 A \| AF 250 A \| Icu 18 kA ที่ 415 Vac
A2B 250 TMF 150-1500 3p F F	1SDA068779R1	AT 150 A \| AF 250 A \| Icu 18 kA ที่ 415 Vac
A2B 250 TMF 160-1600 3p F F	1SDA066549R1	AT 160 A \| AF 250 A \| Icu 18 kA ที่ 415 Vac
A2B 250 TMF 175-1750 3p F F	1SDA066550R1	AT 175 A \| AF 250 A \| Icu 18 kA ที่ 415 Vac
A2B 250 TMF 200-2000 3p F F	1SDA066551R1	AT 200 A \| AF 250 A \| Icu 18 kA ที่ 415 Vac
A2B 250 TMF 225-2250 3p F F	1SDA066552R1	AT 225 A \| AF 250 A \| Icu 18 kA ที่ 415 Vac
A2B 250 TMF 250-2500 3p F F	1SDA066553R1	AT 250 A \| AF 250 A \| Icu 18 kA ที่ 415 Vac
A2C 250 TMF 125-1250 3p F F	1SDA066775R1	AT 125 A \| AF 250 A \| Icu 25 kA ที่ 415 Vac
A2C 250 TMF 150-1500 3p F F	1SDA068780R1	AT 150 A \| AF 250 A \| Icu 25 kA ที่ 415 Vac
A2C 250 TMF 160-1600 3p F F	1SDA066776R1	AT 160 A \| AF 250 A \| Icu 25 kA ที่ 415 Vac
A2C 250 TMF 175-1750 3p F F	1SDA066777R1	AT 175 A \| AF 250 A \| Icu 25 kA ที่ 415 Vac
A2C 250 TMF 200-2000 3p F F	1SDA066778R1	AT 200 A \| AF 250 A \| Icu 25 kA ที่ 415 Vac
A2C 250 TMF 225-2250 3p F F	1SDA066779R1	AT 225 A \| AF 250 A \| Icu 25 kA ที่ 415 Vac
A2C 250 TMF 250-2500 3p F F	1SDA066780R1	AT 250 A \| AF 250 A \| Icu 25 kA ที่ 415 Vac
A2N 250 TMF 125-1250 3p F F	1SDA066781R1	AT 125 A \| AF 250 A \| Icu 36 kA ที่ 415 Vac
A2N 250 TMF 150-1500 3p F F	1SDA068781R1	AT 150 A \| AF 250 A \| Icu 36 kA ที่ 415 Vac
A2N 250 TMF 160-1600 3p F F	1SDA066782R1	AT 160 A \| AF 250 A \| Icu 36 kA ที่ 415 Vac
A2N 250 TMF 175-1750 3p F F	1SDA066783R1	AT 175 A \| AF 250 A \| Icu 36 kA ที่ 415 Vac
A2N 250 TMF 200-2000 3p F F	1SDA066784R1	AT 200 A \| AF 250 A \| Icu 36 kA ที่ 415 Vac
A2N 250 TMF 225-2250 3p F F	1SDA066785R1	AT 225 A \| AF 250 A \| Icu 36 kA ที่ 415 Vac
A2N 250 TMF 250-2500 3p F F	1SDA066786R1	AT 250 A \| AF 250 A \| Icu 36 kA ที่ 415 Vac

เลือก ABB Formula A2 ให้ตรงรายการ

ตรวจค่า AT, AF และ Icu พร้อมแรงดันอ้างอิงในตาราง ค่า AT คือพิกัดกระแสทริป ส่วน AF คือขนาดเฟรม และ Icu เป็นค่าความสามารถตัดกระแสลัดวงจรตามแรงดันที่ระบุ รุ่นเฟรมเท่ากันอาจมีชุดทริปหรือค่าพิกัดต่างกัน จึงต้องเทียบรหัสเต็มของรายการที่ต้องการ

ชื่อรุ่นและรหัสสินค้าเป็นข้อมูลคนละส่วน ควรตรวจทั้งสองช่องให้ตรงกัน หากพบรหัสคล้ายกันให้เทียบตัวอักษร ตัวเลข และส่วนต่อท้ายครบถ้วน ช่องที่ระบุว่าไม่ระบุหมายถึงไม่มีข้อมูลนั้นในรายการที่ได้รับ และไม่ได้ยืนยันว่าไม่มีสินค้าหรือเลิกผลิต

ข้อมูลสำหรับสอบถาม ABB Formula A2

แจ้งชื่อรุ่น รหัสเต็ม ขนาดพิกัด จำนวน และอุปกรณ์ที่ต้องการใช้ร่วมกัน หากเป็นงานเปลี่ยนทดแทนสามารถส่งภาพฉลากและรหัสของเดิมเพื่อให้ทีมงานช่วยเทียบรายการก่อนจัดทำใบเสนอราคา

ตารางถอดจากรายการฉบับ Vol. 11 หน้าที่ระบุด้านบน คำว่าขนาดพิกัดในหน้านี้หมายถึงพิกัดกระแส จำนวนโพล จำนวนช่อง หรือขนาดตัวเลือกตามแต่ละกลุ่ม ไม่ใช่ตารางความกว้าง ความสูง และความลึกของตัวเครื่อง เนื่องจากหน้ารายการนี้ไม่ได้ระบุมิติตัวเครื่องครบทุกกลุ่ม จึงไม่เติมตัวเลขมิติขึ้นเอง
