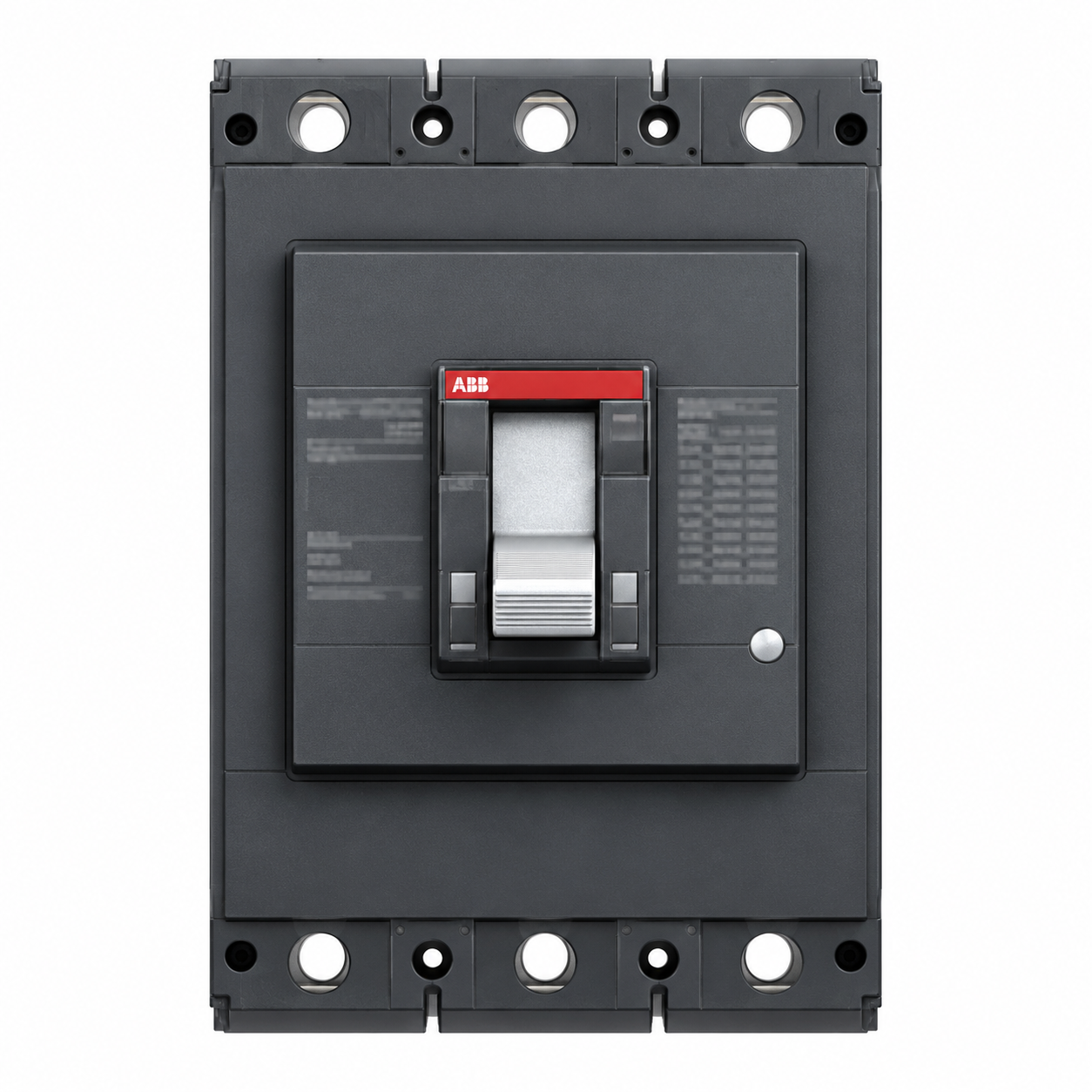

เซอร์กิตเบรกเกอร์ MCCB ABB Formula A3 พร้อมตารางรุ่นและพิกัด
ABB Formula A3 เบรกเกอร์ชนิดโมลด์เคสสำหรับเลือกใช้งานตามพิกัดวงจร รวมรุ่นย่อย จำนวนโพล กระแสทริป ขนาดเฟรม และรหัสสินค้าที่ระบุในหน้ารายการ เพื่อให้เลือกดูขนาดและเทียบรหัสได้สะดวกในหน้าเดียว สอบถามรายการสินค้าได้ที่ 065-838-2604
รายละเอียด ABB Formula A3
| หัวข้อ | รายละเอียด |
|---|---|
| แบรนด์ | ABB |
| กลุ่มสินค้า | เซอร์กิตเบรกเกอร์ MCCB |
| ซีรีส์ / ประเภท | Formula A3 |
| จำนวนรายการในตาราง | 8 |
| แหล่งตาราง | รายการสินค้าฉบับ Vol. 11 หน้า 5 |
| การแสดงขนาด | รวมขนาดและตัวเลือกไว้ในโพสต์เดียว |
ตารางรุ่นและขนาดพิกัด ABB Formula A3
| รุ่น / รายการ | รหัสสินค้า / ชุด | ขนาดพิกัด / ตัวเลือกตามต้นฉบับ |
|---|---|---|
| A3N 400 TMF 320-3200 3p F F | 1SDA066560R1 | AT 320 A | AF 400 A | Icu 36 kA ที่ 415 Vac |
| A3N 400 TMF 400-4000 3p F F | 1SDA066561R1 | AT 400 A | AF 400 A | Icu 36 kA ที่ 415 Vac |
| A3N 630 TMF 500-5000 3p F F | 1SDA066564R1 | AT 500 A | AF 630 A | Icu 36 kA ที่ 415 Vac |
| A3N 630 ELT-LI In=630 3p F F | 1SDA066566R1 | AT 630 A | AF 630 A | Icu 36 kA ที่ 415 Vac |
| A3S 400 TMF 320-3200 F F | 1SDA066562R1 | AT 320 A | AF 400 A | Icu 50 kA ที่ 415 Vac |
| A3S 400 TMF 400-4000 F F | 1SDA066563R1 | AT 400 A | AF 400 A | Icu 50 kA ที่ 415 Vac |
| A3S 630 TMF 500-5000 F F | 1SDA066565R1 | AT 500 A | AF 630 A | Icu 50 kA ที่ 415 Vac |
| A3S 630 ELT-LI In=630 3p F F | 1SDA066567R1 | AT 630 A | AF 630 A | Icu 50 kA ที่ 415 Vac |
เลือก ABB Formula A3 ให้ตรงรายการ
ตรวจค่า AT, AF และ Icu พร้อมแรงดันอ้างอิงในตาราง ค่า AT คือพิกัดกระแสทริป ส่วน AF คือขนาดเฟรม และ Icu เป็นค่าความสามารถตัดกระแสลัดวงจรตามแรงดันที่ระบุ รุ่นเฟรมเท่ากันอาจมีชุดทริปหรือค่าพิกัดต่างกัน จึงต้องเทียบรหัสเต็มของรายการที่ต้องการ
ชื่อรุ่นและรหัสสินค้าเป็นข้อมูลคนละส่วน ควรตรวจทั้งสองช่องให้ตรงกัน หากพบรหัสคล้ายกันให้เทียบตัวอักษร ตัวเลข และส่วนต่อท้ายครบถ้วน ช่องที่ระบุว่าไม่ระบุหมายถึงไม่มีข้อมูลนั้นในรายการที่ได้รับ และไม่ได้ยืนยันว่าไม่มีสินค้าหรือเลิกผลิต
ข้อมูลสำหรับสอบถาม ABB Formula A3
แจ้งชื่อรุ่น รหัสเต็ม ขนาดพิกัด จำนวน และอุปกรณ์ที่ต้องการใช้ร่วมกัน หากเป็นงานเปลี่ยนทดแทนสามารถส่งภาพฉลากและรหัสของเดิมเพื่อให้ทีมงานช่วยเทียบรายการก่อนจัดทำใบเสนอราคา
ตารางถอดจากรายการฉบับ Vol. 11 หน้าที่ระบุด้านบน คำว่าขนาดพิกัดในหน้านี้หมายถึงพิกัดกระแส จำนวนโพล จำนวนช่อง หรือขนาดตัวเลือกตามแต่ละกลุ่ม ไม่ใช่ตารางความกว้าง ความสูง และความลึกของตัวเครื่อง เนื่องจากหน้ารายการนี้ไม่ได้ระบุมิติตัวเครื่องครบทุกกลุ่ม จึงไม่เติมตัวเลขมิติขึ้นเอง
