เซอร์กิตเบรกเกอร์ MCCB ABB Tmax XT7 พร้อมตารางรุ่นและพิกัด

ABB Tmax XT7 เบรกเกอร์ชนิดโมลด์เคสสำหรับเลือกใช้งานตามพิกัดวงจร รวมรุ่นย่อย จำนวนโพล กระแสทริป ขนาดเฟรม และรหัสสินค้าที่ระบุในหน้ารายการ เพื่อให้เลือกดูขนาดและเทียบรหัสได้สะดวกในหน้าเดียว สอบถามรายการสินค้าได้ที่ 065-838-2604

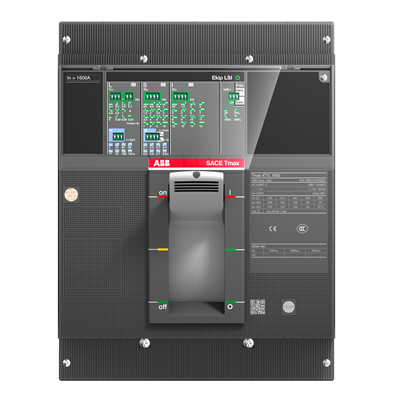

เซอร์กิตเบรกเกอร์ MCCB ABB Tmax XT7 ภาพตัวอย่างจากผู้ผลิต — ภาพตัวอย่างจากผู้ผลิตสำหรับกลุ่ม ABB Tmax XT7 รหัสภาพอ้างอิง 1SDA100826R1 รายการย่อยในตารางอาจมีรูปร่างหรืออุปกรณ์ต่างกัน

รายละเอียด ABB Tmax XT7

หัวข้อ	รายละเอียด
แบรนด์	ABB
กลุ่มสินค้า	เซอร์กิตเบรกเกอร์ MCCB
ซีรีส์ / ประเภท	Tmax XT7
จำนวนรายการในตาราง	16
แหล่งตาราง	รายการสินค้าฉบับ Vol. 11 หน้า 13
การแสดงขนาด	รวมขนาดและตัวเลือกไว้ในโพสต์เดียว

ตารางรุ่นและขนาดพิกัด ABB Tmax XT7

รุ่น / รายการ	รหัสสินค้า / ชุด	ขนาดพิกัด / ตัวเลือกตามต้นฉบับ
XT7S 800 Ekip Dip LS/I	1SDA100826R1	AT 800 A \| AF 800 A \| Icu 50 kA ที่ 415 Vac
XT7S 1000 Ekip Dip LS/I	1SDA100827R1	AT 1000 A \| AF 1000 A \| Icu 50 kA ที่ 415 Vac
XT7S 1250 Ekip Dip LS/I	1SDA100828R1	AT 1250 A \| AF 1250 A \| Icu 50 kA ที่ 415 Vac
XT7S 1600 Ekip Dip LS/I	1SDA100829R1	AT 1600 A \| AF 1600 A \| Icu 50 kA ที่ 415 Vac
XT7H 800 Ekip Dip LS/I	1SDA100890R1	AT 800 A \| AF 800 A \| Icu 70 kA ที่ 415 Vac
XT7H 1000 Ekip Dip LS/I	1SDA100891R1	AT 1000 A \| AF 1000 A \| Icu 70 kA ที่ 415 Vac
XT7H 1250 Ekip Dip LS/I	1SDA100892R1	AT 1250 A \| AF 1250 A \| Icu 70 kA ที่ 415 Vac
XT7H 1600 Ekip Dip LS/I	1SDA100893R1	AT 1600 A \| AF 1600 A \| Icu 70 kA ที่ 415 Vac
XT7S 800 Ekip Dip LSIG	1SDA100834R1-DT	AT 800 A \| AF 800 A \| Icu 50 kA ที่ 415 Vac
XT7S 1000 Ekip Dip LSIG	1SDA100835R1-DT	AT 1000 A \| AF 1000 A \| Icu 50 kA ที่ 415 Vac
XT7S 1250 Ekip Dip LSIG	1SDA100836R1-DT	AT 1250 A \| AF 1250 A \| Icu 50 kA ที่ 415 Vac
XT7S 1600 Ekip Dip LSIG	1SDA100837R1-DT	AT 1600 A \| AF 1600 A \| Icu 50 kA ที่ 415 Vac
XT7H 800 Ekip Dip LSIG	1SDA100898R1-DT	AT 800 A \| AF 800 A \| Icu 70 kA ที่ 415 Vac
XT7H 1000 Ekip Dip LSIG	1SDA100899R1-DT	AT 1000 A \| AF 1000 A \| Icu 70 kA ที่ 415 Vac
XT7H 1250 Ekip Dip LSIG	1SDA100900R1-DT	AT 1250 A \| AF 1250 A \| Icu 70 kA ที่ 415 Vac
XT7H 1600 Ekip Dip LSIG	1SDA100901R1-DT	AT 1600 A \| AF 1600 A \| Icu 70 kA ที่ 415 Vac

เลือก ABB Tmax XT7 ให้ตรงรายการ

ตรวจค่า AT, AF และ Icu พร้อมแรงดันอ้างอิงในตาราง ค่า AT คือพิกัดกระแสทริป ส่วน AF คือขนาดเฟรม และ Icu เป็นค่าความสามารถตัดกระแสลัดวงจรตามแรงดันที่ระบุ รุ่นเฟรมเท่ากันอาจมีชุดทริปหรือค่าพิกัดต่างกัน จึงต้องเทียบรหัสเต็มของรายการที่ต้องการ

ชื่อรุ่นและรหัสสินค้าเป็นข้อมูลคนละส่วน ควรตรวจทั้งสองช่องให้ตรงกัน หากพบรหัสคล้ายกันให้เทียบตัวอักษร ตัวเลข และส่วนต่อท้ายครบถ้วน ช่องที่ระบุว่าไม่ระบุหมายถึงไม่มีข้อมูลนั้นในรายการที่ได้รับ และไม่ได้ยืนยันว่าไม่มีสินค้าหรือเลิกผลิต

ข้อมูลสำหรับสอบถาม ABB Tmax XT7

แจ้งชื่อรุ่น รหัสเต็ม ขนาดพิกัด จำนวน และอุปกรณ์ที่ต้องการใช้ร่วมกัน หากเป็นงานเปลี่ยนทดแทนสามารถส่งภาพฉลากและรหัสของเดิมเพื่อให้ทีมงานช่วยเทียบรายการก่อนจัดทำใบเสนอราคา

ตารางถอดจากรายการฉบับ Vol. 11 หน้าที่ระบุด้านบน คำว่าขนาดพิกัดในหน้านี้หมายถึงพิกัดกระแส จำนวนโพล จำนวนช่อง หรือขนาดตัวเลือกตามแต่ละกลุ่ม ไม่ใช่ตารางความกว้าง ความสูง และความลึกของตัวเครื่อง เนื่องจากหน้ารายการนี้ไม่ได้ระบุมิติตัวเครื่องครบทุกกลุ่ม จึงไม่เติมตัวเลขมิติขึ้นเอง
