MEAN WELL SD Series ตัวแปลงไฟ DC/DC แบบกล่องโลหะ
SD Series MEAN WELL ตัวแปลงไฟ DC/DC แบบ Enclosed Type สำหรับอินพุตไฟ DC รวมรุ่นและมิติไว้ในตารางเดียว เพื่อเทียบขนาดก่อนเลือกสินค้า โดยเลือกรหัสแรงดันและกระแสอีกครั้งตามโหลดที่ใช้งาน
รายละเอียด SD Series MEAN WELL
| หัวข้อ | รายละเอียด |
|---|---|
| แบรนด์ | MEAN WELL |
| รูปแบบสินค้า | ตัวแปลงไฟ DC/DC แบบ Enclosed Type สำหรับอินพุตไฟ DC |
| ซีรีส์ | SD Series |
| จำนวนรายการในตาราง | 9 |
| ขนาด | มิลลิเมตร ตามลำดับมิติจากผู้ผลิต |
| ช่วงกำลังตระกูล | 15–1000W ตามรุ่นและแรงดัน |
| อินพุต | ไฟ DC ต้องเลือกรหัสช่วงอินพุตให้ถูกต้อง |
ตารางรุ่นและขนาด SD Series
| รุ่น / กลุ่มรุ่น | ขนาด L × W × H (มม.) |
|---|---|
| SD-15 | 78 × 51 × 28 |
| SD-25 | 99 × 97 × 36 |
| SD-50 | 159 × 97 × 38 |
| SD-100 | 199 × 98 × 38 |
| SD-150 | 199 × 110 × 50 |
| SD-200 | 215 × 115 × 50 |
| SD-350 | 215 × 115 × 50 |
| SD-500 | 215 × 115 × 50 |
| SD-1000 | 295 × 127 × 41 |
หมายเหตุ: SD เป็น DC/DC ไม่ใช่ AC/DC รหัส A/B/C/D/L/H ตามรุ่นหมายถึงช่วงอินพุตต่างกัน ต้องยืนยันแรงดันอินพุต เอาต์พุต และกระแสก่อนสั่งซื้อ
เลือก SD Series ให้ตรงกับงาน
ตรวจชนิดอินพุตของระบบก่อน แล้วระบุแรงดันเอาต์พุต กระแสโหลดต่อเนื่อง และกระแสช่วงเริ่มทำงาน การมีตัวเลขกำลังใกล้เคียงกันไม่ได้หมายความว่ารุ่นต่างซีรีส์หรือรหัสแรงดันต่างกันจะเปลี่ยนแทนกันได้ ให้เทียบรหัสเต็มกับเอกสารรุ่นย่อยทุกครั้ง
ตารางหน้านี้รวมขนาดตัวเครื่องของแต่ละกลุ่มรุ่น โดยยังไม่แยกเป็นโพสต์ตามกำลังหรือแรงดัน ขนาดแสดงหน่วยมิลลิเมตรและเรียงมิติตามหัวตาราง ขนาดของรุ่นมาตรฐานไม่ใช่ขนาดพื้นที่ติดตั้งทั้งหมด ควรตรวจระยะเดินสาย ขั้วต่อ และพื้นที่ระบายความร้อนตามแบบและคู่มือของรุ่นจริง

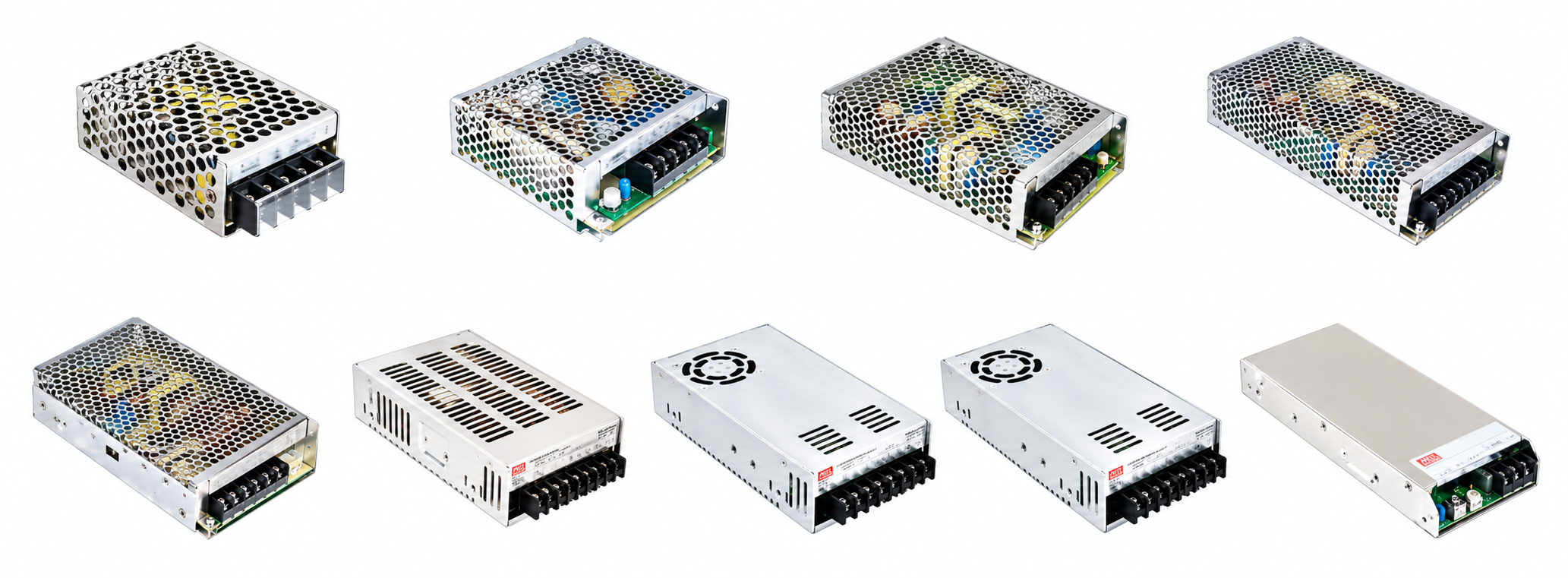

กำลังใช้งานได้จริงอาจขึ้นอยู่กับรหัสเอาต์พุต แรงดันอินพุต อุณหภูมิ และเงื่อนไขการลดพิกัดของผู้ผลิต ภาพประกอบแสดงลักษณะตระกูลสินค้าเพื่อช่วยแยกประเภท ไม่ใช้แทนฉลากพิกัดหรือแบบมิติ หากเป็นงานเปลี่ยนอุปกรณ์เดิม กรุณาส่งภาพฉลากและรหัสเดิมเพื่อเทียบก่อนจัดสินค้า
ข้อมูลอ้างอิง SD Series
รายการตระกูลสินค้าอ้างอิงภาพแคตตาล็อกที่ได้รับ และตรวจมิติเพิ่มเติมจาก แคตตาล็อกผู้ผลิต MEAN WELL หน้า 76 โดยไม่แสดงราคา
พาวเวอร์ซัพพลาย MEAN WELL ซีรีส์อื่น
- G3 Series สวิตชิ่งพาวเวอร์ซัพพลายขนาดเล็ก
- LRS Series พาวเวอร์ซัพพลายแบบบาง
- SE Series พาวเวอร์ซัพพลายกำลังสูง
- MDR Series พาวเวอร์ซัพพลายราง DIN แบบบาง
- NDR Series พาวเวอร์ซัพพลายราง DIN
- EDR Series พาวเวอร์ซัพพลายราง DIN รุ่นประหยัด
- SDR Series พาวเวอร์ซัพพลายราง DIN ประสิทธิภาพสูง
- HEP Series พาวเวอร์ซัพพลายสำหรับสภาพแวดล้อมรุนแรง
สอบถาม SD Series และขอใบเสนอราคา
บริษัท ยูโนเทค อิเล็คทริค จำกัด แจ้งรุ่น แรงดันอินพุต แรงดันและกระแสเอาต์พุต จำนวนที่ต้องการ และรูปฉลากสินค้าเดิมถ้ามี เพื่อให้ทีมงานตรวจสอบรุ่นและขนาดก่อนจัดทำใบเสนอราคา
โทร 065-838-2604 · LINE @yunotech
