MEAN WELL NDR Series พาวเวอร์ซัพพลายราง DIN
NDR Series MEAN WELL พาวเวอร์ซัพพลาย AC/DC ติดราง DIN ตระกูล Economical รวมรุ่นและมิติไว้ในตารางเดียว เพื่อเทียบขนาดก่อนเลือกสินค้า โดยเลือกรหัสแรงดันและกระแสอีกครั้งตามโหลดที่ใช้งาน
รายละเอียด NDR Series MEAN WELL
| หัวข้อ | รายละเอียด |
|---|---|
| แบรนด์ | MEAN WELL |
| รูปแบบสินค้า | พาวเวอร์ซัพพลาย AC/DC ติดราง DIN ตระกูล Economical |
| ซีรีส์ | NDR Series |
| จำนวนรายการในตาราง | 4 |
| ขนาด | มิลลิเมตร ตามลำดับมิติจากผู้ผลิต |
| ช่วงกำลังตระกูล | 75–480W ตามรุ่น |
| รางที่ผู้ผลิตระบุ | TS-35/7.5 หรือ TS-35/15 |
| การระบายความร้อน | อากาศไหลเวียนตามธรรมชาติ |
ตารางรุ่นและขนาด NDR Series
| รุ่น / กลุ่มรุ่น | ขนาด W × H × D (มม.) |
|---|---|
| NDR-75 | 32 × 125.2 × 102 |
| NDR-120 | 40 × 125.2 × 113.5 |
| NDR-240 | 63 × 125.2 × 113.5 |
| NDR-480 | 85.5 × 125.2 × 128.5 |
หมายเหตุ: ตัวเลขในตารางเป็นมิติภายนอก ต้องเผื่อพื้นที่เดินสายและการระบายความร้อนตามคู่มือรุ่นจริง NDR และ EDR เป็นคนละซีรีส์
เลือก NDR Series ให้ตรงกับงาน
ตรวจชนิดอินพุตของระบบก่อน แล้วระบุแรงดันเอาต์พุต กระแสโหลดต่อเนื่อง และกระแสช่วงเริ่มทำงาน การมีตัวเลขกำลังใกล้เคียงกันไม่ได้หมายความว่ารุ่นต่างซีรีส์หรือรหัสแรงดันต่างกันจะเปลี่ยนแทนกันได้ ให้เทียบรหัสเต็มกับเอกสารรุ่นย่อยทุกครั้ง
ตารางหน้านี้รวมขนาดตัวเครื่องของแต่ละกลุ่มรุ่น โดยยังไม่แยกเป็นโพสต์ตามกำลังหรือแรงดัน ขนาดแสดงหน่วยมิลลิเมตรและเรียงมิติตามหัวตาราง ขนาดของรุ่นมาตรฐานไม่ใช่ขนาดพื้นที่ติดตั้งทั้งหมด ควรตรวจระยะเดินสาย ขั้วต่อ และพื้นที่ระบายความร้อนตามแบบและคู่มือของรุ่นจริง

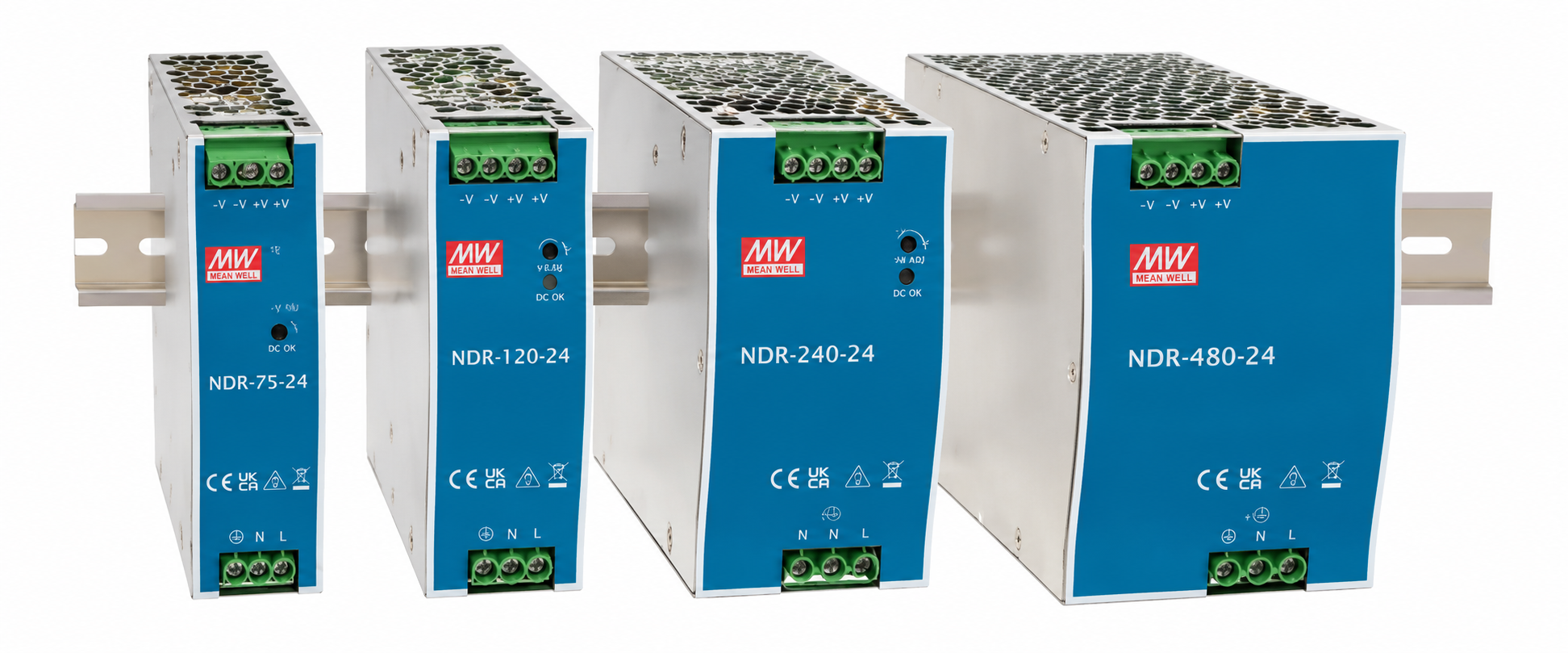

กำลังใช้งานได้จริงอาจขึ้นอยู่กับรหัสเอาต์พุต แรงดันอินพุต อุณหภูมิ และเงื่อนไขการลดพิกัดของผู้ผลิต ภาพประกอบแสดงลักษณะตระกูลสินค้าเพื่อช่วยแยกประเภท ไม่ใช้แทนฉลากพิกัดหรือแบบมิติ หากเป็นงานเปลี่ยนอุปกรณ์เดิม กรุณาส่งภาพฉลากและรหัสเดิมเพื่อเทียบก่อนจัดสินค้า
ข้อมูลอ้างอิง NDR Series
รายการตระกูลสินค้าอ้างอิงภาพแคตตาล็อกที่ได้รับ และตรวจมิติเพิ่มเติมจาก แคตตาล็อกผู้ผลิต MEAN WELL หน้า 25 โดยไม่แสดงราคา
พาวเวอร์ซัพพลาย MEAN WELL ซีรีส์อื่น
- G3 Series สวิตชิ่งพาวเวอร์ซัพพลายขนาดเล็ก
- LRS Series พาวเวอร์ซัพพลายแบบบาง
- SE Series พาวเวอร์ซัพพลายกำลังสูง
- MDR Series พาวเวอร์ซัพพลายราง DIN แบบบาง
- EDR Series พาวเวอร์ซัพพลายราง DIN รุ่นประหยัด
- SDR Series พาวเวอร์ซัพพลายราง DIN ประสิทธิภาพสูง
- HEP Series พาวเวอร์ซัพพลายสำหรับสภาพแวดล้อมรุนแรง
- SD Series ตัวแปลงไฟ DC/DC แบบกล่องโลหะ
สอบถาม NDR Series และขอใบเสนอราคา
บริษัท ยูโนเทค อิเล็คทริค จำกัด แจ้งรุ่น แรงดันอินพุต แรงดันและกระแสเอาต์พุต จำนวนที่ต้องการ และรูปฉลากสินค้าเดิมถ้ามี เพื่อให้ทีมงานตรวจสอบรุ่นและขนาดก่อนจัดทำใบเสนอราคา
โทร 065-838-2604 · LINE @yunotech
