MEAN WELL MDR Series พาวเวอร์ซัพพลายราง DIN แบบบาง
MDR Series MEAN WELL พาวเวอร์ซัพพลาย AC/DC ติดราง DIN ตระกูล Ultra Slim รวมรุ่นและมิติไว้ในตารางเดียว เพื่อเทียบขนาดก่อนเลือกสินค้า โดยเลือกรหัสแรงดันและกระแสอีกครั้งตามโหลดที่ใช้งาน
รายละเอียด MDR Series MEAN WELL
| หัวข้อ | รายละเอียด |
|---|---|
| แบรนด์ | MEAN WELL |
| รูปแบบสินค้า | พาวเวอร์ซัพพลาย AC/DC ติดราง DIN ตระกูล Ultra Slim |
| ซีรีส์ | MDR Series |
| จำนวนรายการในตาราง | 5 |
| ขนาด | มิลลิเมตร ตามลำดับมิติจากผู้ผลิต |
| ช่วงกำลังตระกูล | 10–96W ตามแรงดันและรุ่น |
| รางที่ผู้ผลิตระบุ | TS-35/7.5 หรือ TS-35/15 |
| การระบายความร้อน | อากาศไหลเวียนตามธรรมชาติ |
ตารางรุ่นและขนาด MDR Series
| รุ่น / กลุ่มรุ่น | ขนาด W × H × D (มม.) |
|---|---|
| MDR-10 | 22.5 × 90 × 100 |
| MDR-20 | 22.5 × 90 × 100 |
| MDR-40 | 40 × 90 × 100 |
| MDR-60 | 40 × 90 × 100 |
| MDR-100 | 55 × 90 × 100 |
หมายเหตุ: MDR-100 เป็นชื่อกลุ่มรุ่น ไม่ควรตีความว่าทุกรหัสให้กำลัง 100W ให้ยืนยันรหัสแรงดันและกระแสจริงก่อนสั่งซื้อ
เลือก MDR Series ให้ตรงกับงาน
ตรวจชนิดอินพุตของระบบก่อน แล้วระบุแรงดันเอาต์พุต กระแสโหลดต่อเนื่อง และกระแสช่วงเริ่มทำงาน การมีตัวเลขกำลังใกล้เคียงกันไม่ได้หมายความว่ารุ่นต่างซีรีส์หรือรหัสแรงดันต่างกันจะเปลี่ยนแทนกันได้ ให้เทียบรหัสเต็มกับเอกสารรุ่นย่อยทุกครั้ง
ตารางหน้านี้รวมขนาดตัวเครื่องของแต่ละกลุ่มรุ่น โดยยังไม่แยกเป็นโพสต์ตามกำลังหรือแรงดัน ขนาดแสดงหน่วยมิลลิเมตรและเรียงมิติตามหัวตาราง ขนาดของรุ่นมาตรฐานไม่ใช่ขนาดพื้นที่ติดตั้งทั้งหมด ควรตรวจระยะเดินสาย ขั้วต่อ และพื้นที่ระบายความร้อนตามแบบและคู่มือของรุ่นจริง

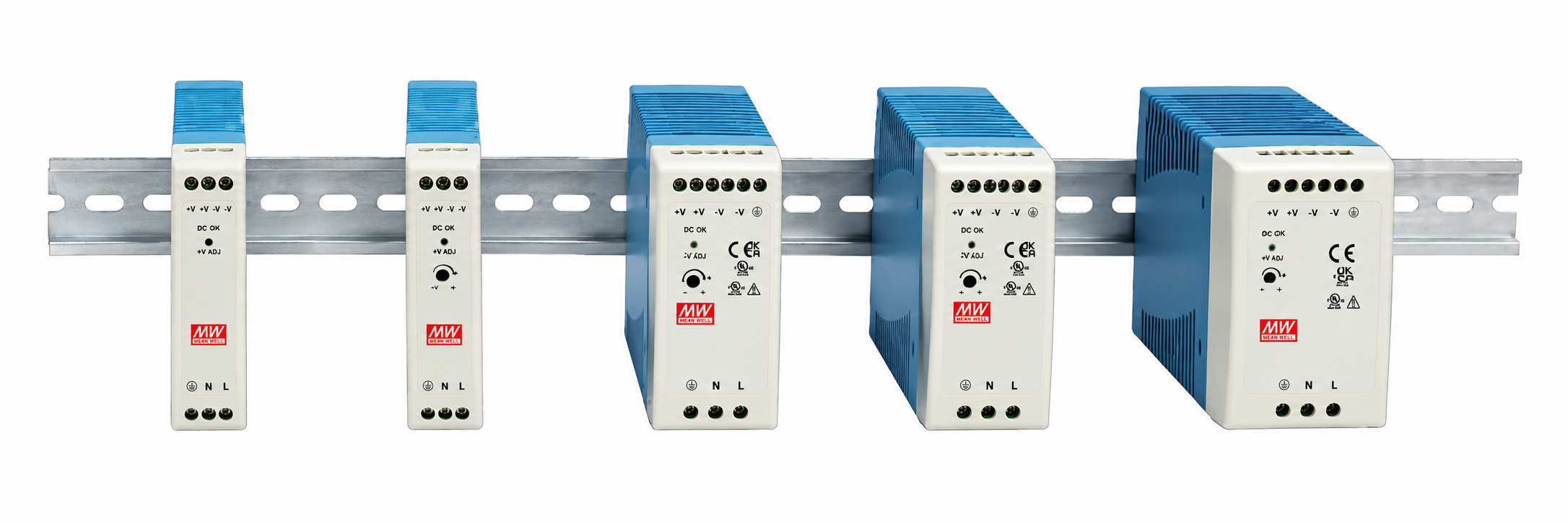

กำลังใช้งานได้จริงอาจขึ้นอยู่กับรหัสเอาต์พุต แรงดันอินพุต อุณหภูมิ และเงื่อนไขการลดพิกัดของผู้ผลิต ภาพประกอบแสดงลักษณะตระกูลสินค้าเพื่อช่วยแยกประเภท ไม่ใช้แทนฉลากพิกัดหรือแบบมิติ หากเป็นงานเปลี่ยนอุปกรณ์เดิม กรุณาส่งภาพฉลากและรหัสเดิมเพื่อเทียบก่อนจัดสินค้า
ข้อมูลอ้างอิง MDR Series
รายการตระกูลสินค้าอ้างอิงภาพแคตตาล็อกที่ได้รับ และตรวจมิติเพิ่มเติมจาก แคตตาล็อกผู้ผลิต MEAN WELL หน้า 22 โดยไม่แสดงราคา
