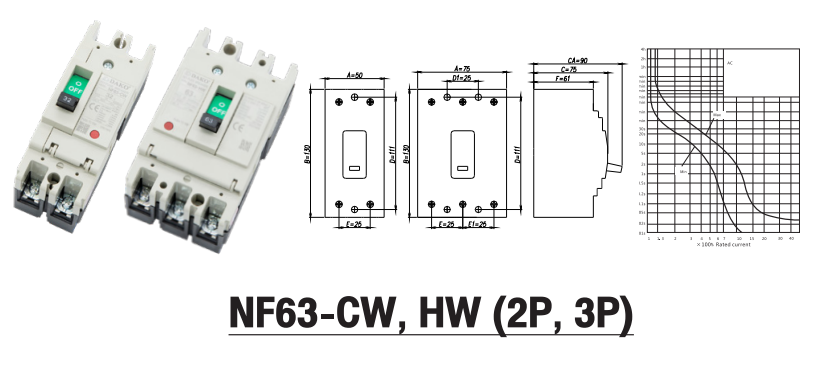

เบรกเกอร์ DAKO NF63-HW รุ่น NF63-HW จำนวนโพล 2P/3P มีตัวเลือกกระแส 32–63A ตามแคตตาล็อก DAKO หน้านี้รวมกระแสแต่ละขนาดไว้ในตารางเดียว พร้อมข้อมูลพิกัดที่พิมพ์ในเอกสารและแบบมิติของตระกูลสินค้า เพื่อใช้ตรวจสอบรหัสก่อนสอบถามและสั่งซื้อ
รายละเอียดเบรกเกอร์ DAKO NF63-HW
| รายการ | รายละเอียด |
|---|---|
| แบรนด์ | DAKO |
| รุ่น | NF63-HW |
| จำนวนโพล | 2P/3P |
| กระแสที่มีในตาราง | 32A, 40A, 50A, 63A |
| ประเภท | เบรกเกอร์รุ่น NF ตามเอกสาร DAKO |
ตารางขนาดกระแส DAKO NF63-HW
| รุ่น | กระแสพิกัด (A) | จำนวนโพลที่ระบุ |
|---|---|---|
| NF63-HW | 32 | 2P/3P |
| NF63-HW | 40 | 2P/3P |
| NF63-HW | 50 | 2P/3P |
| NF63-HW | 63 | 2P/3P |
แต่ละกระแสเป็นตัวเลือกการสั่งซื้อภายในรุ่นเดียวกัน ไม่ใช่ค่าที่ปรับได้ทั้งหมดบนอุปกรณ์หนึ่งตัว กรุณาระบุกระแสและจำนวนโพลให้ครบ

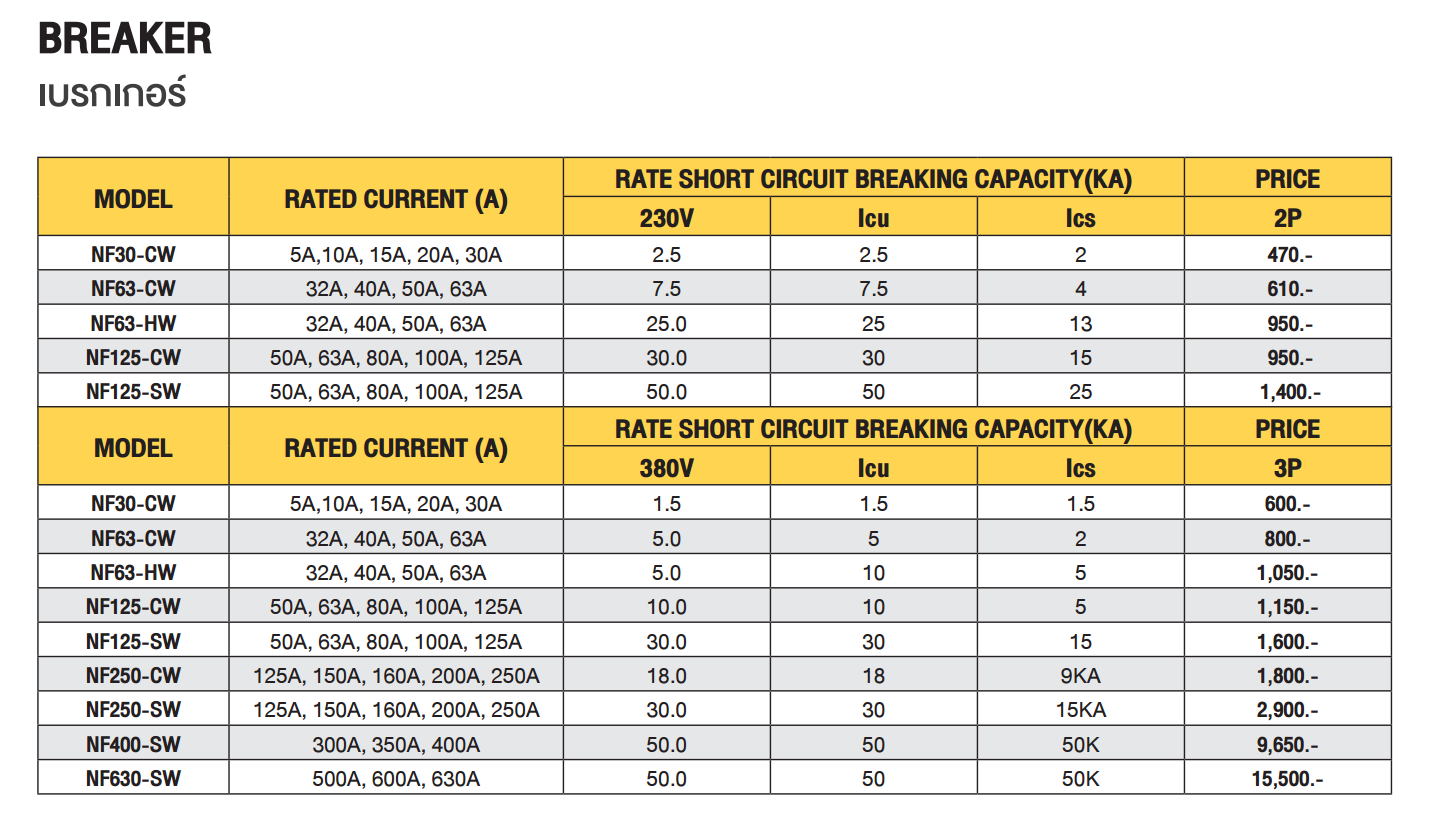

พิกัดตามแคตตาล็อก DAKO NF63-HW
| โพล | หัวช่องแรงดันในต้นฉบับ | ค่าในช่องแรงดัน (kA) | Icu (kA) | Ics ตามที่พิมพ์ |
|---|---|---|---|---|
| 2P | 230V | 25.0 | 25 | 13 |
| 3P | 380V | 5.0 | 10 | 5 |
ถอดค่าจากหัวตาราง RATE SHORT CIRCUIT BREAKING CAPACITY (KA) โดยคงค่าในช่องแรงดัน, Icu และ Ics แยกกันตามต้นฉบับ ไม่ควรนำค่าในแต่ละช่องมาแทนกันโดยไม่ตรวจสอบเอกสารรุ่นจริง
หมายเหตุ NF63-HW 3P: ต้นฉบับช่อง 380V พิมพ์ 5.0 แต่ช่อง Icu พิมพ์ 10 และ Ics พิมพ์ 5 จึงแสดงทั้งสามค่าตามเอกสารโดยไม่แก้ไข ต้องยืนยันพิกัดที่ถูกต้องจากเอกสารผลิตภัณฑ์ก่อนเลือกใช้งานหรือสั่งซื้อ

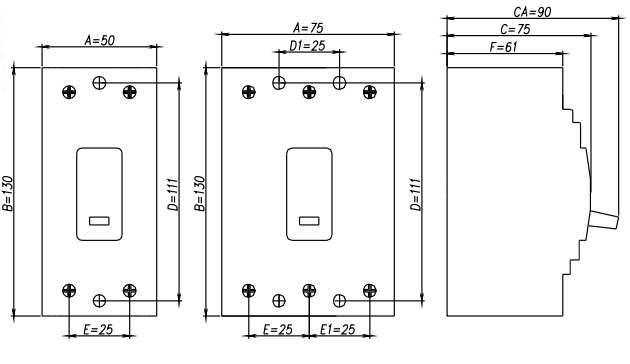

ตารางขนาดตัวเครื่อง DAKO NF63-HW
| โพล | A ความกว้าง | B ความสูง | C ความลึกตัวเรือน | CA ความลึกรวมตามแบบ |
|---|---|---|---|---|
| 2P | 50 | 130 | 75 | 90 |
| 3P | 75 | 130 | 75 | 90 |
ค่ามิติถอดตามตัวอักษร A, B, C และ CA บนแบบในแคตตาล็อก หน้าที่แนบไม่ระบุหน่วยมิติไว้อย่างชัดเจน จึงยังไม่กำหนดหน่วยแทนต้นฉบับ ควรยืนยันหน่วยและแบบติดตั้งของรุ่นจริงก่อนจัดเตรียมพื้นที่
ข้อมูลที่ต้องแจ้งเมื่อสั่งซื้อ DAKO NF63-HW
แจ้งรหัส NF63-HW แบรนด์ DAKO กระแสที่ต้องการ จำนวนโพล และจำนวนสินค้า พร้อมส่งรูปฉลากหรือแบบของอุปกรณ์เดิมถ้าเป็นการเปลี่ยนทดแทน การใช้รหัสคล้ายกันของต่างแบรนด์ไม่ได้หมายความว่าพิกัดหรือขนาดจะตรงกัน
ควรให้ผู้รับผิดชอบระบบไฟฟ้าตรวจสอบแรงดัน พิกัดตัดกระแสลัดวงจร ขนาดตัวเครื่อง และการต่อสายตามเอกสารรุ่นจริงก่อนเลือกติดตั้ง
