เบรกเกอร์ DAKO NF63-CW รุ่น NF63-CW จำนวนโพล 2P/3P มีตัวเลือกกระแส 32–63A ตามแคตตาล็อก DAKO หน้านี้รวมกระแสแต่ละขนาดไว้ในตารางเดียว พร้อมข้อมูลพิกัดที่พิมพ์ในเอกสารและแบบมิติของตระกูลสินค้า เพื่อใช้ตรวจสอบรหัสก่อนสอบถามและสั่งซื้อ
รายละเอียดเบรกเกอร์ DAKO NF63-CW
| รายการ | รายละเอียด |
|---|---|
| แบรนด์ | DAKO |
| รุ่น | NF63-CW |
| จำนวนโพล | 2P/3P |
| กระแสที่มีในตาราง | 32A, 40A, 50A, 63A |
| ประเภท | เบรกเกอร์รุ่น NF ตามเอกสาร DAKO |
ตารางขนาดกระแส DAKO NF63-CW
| รุ่น | กระแสพิกัด (A) | จำนวนโพลที่ระบุ |
|---|---|---|
| NF63-CW | 32 | 2P/3P |
| NF63-CW | 40 | 2P/3P |
| NF63-CW | 50 | 2P/3P |
| NF63-CW | 63 | 2P/3P |
แต่ละกระแสเป็นตัวเลือกการสั่งซื้อภายในรุ่นเดียวกัน ไม่ใช่ค่าที่ปรับได้ทั้งหมดบนอุปกรณ์หนึ่งตัว กรุณาระบุกระแสและจำนวนโพลให้ครบ

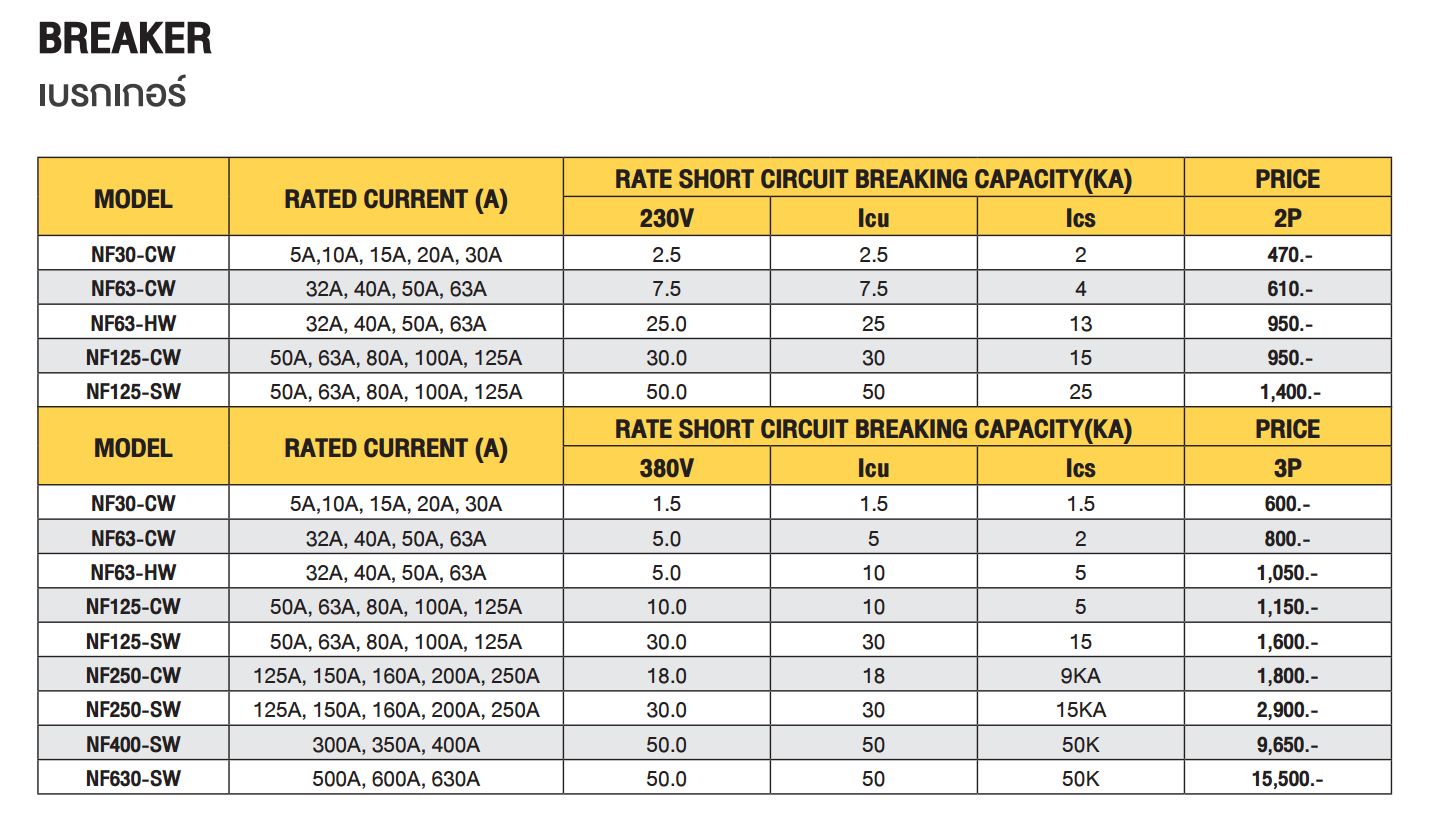

พิกัดตามแคตตาล็อก DAKO NF63-CW
| โพล | หัวช่องแรงดันในต้นฉบับ | ค่าในช่องแรงดัน (kA) | Icu (kA) | Ics ตามที่พิมพ์ |
|---|---|---|---|---|
| 2P | 230V | 7.5 | 7.5 | 4 |
| 3P | 380V | 5.0 | 5 | 2 |
ถอดค่าจากหัวตาราง RATE SHORT CIRCUIT BREAKING CAPACITY (KA) โดยคงค่าในช่องแรงดัน, Icu และ Ics แยกกันตามต้นฉบับ ไม่ควรนำค่าในแต่ละช่องมาแทนกันโดยไม่ตรวจสอบเอกสารรุ่นจริง

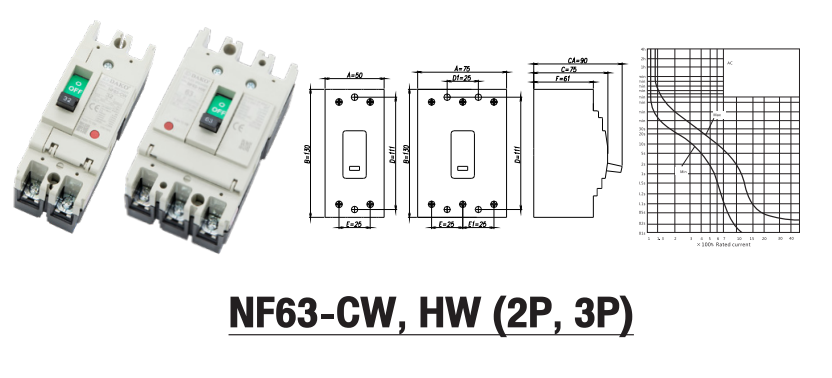

ตารางขนาดตัวเครื่อง DAKO NF63-CW
| โพล | A ความกว้าง | B ความสูง | C ความลึกตัวเรือน | CA ความลึกรวมตามแบบ |
|---|---|---|---|---|
| 2P | 50 | 130 | 75 | 90 |
| 3P | 75 | 130 | 75 | 90 |
ค่ามิติถอดตามตัวอักษร A, B, C และ CA บนแบบในแคตตาล็อก หน้าที่แนบไม่ระบุหน่วยมิติไว้อย่างชัดเจน จึงยังไม่กำหนดหน่วยแทนต้นฉบับ ควรยืนยันหน่วยและแบบติดตั้งของรุ่นจริงก่อนจัดเตรียมพื้นที่
ข้อมูลที่ต้องแจ้งเมื่อสั่งซื้อ DAKO NF63-CW
แจ้งรหัส NF63-CW แบรนด์ DAKO กระแสที่ต้องการ จำนวนโพล และจำนวนสินค้า พร้อมส่งรูปฉลากหรือแบบของอุปกรณ์เดิมถ้าเป็นการเปลี่ยนทดแทน การใช้รหัสคล้ายกันของต่างแบรนด์ไม่ได้หมายความว่าพิกัดหรือขนาดจะตรงกัน
ควรให้ผู้รับผิดชอบระบบไฟฟ้าตรวจสอบแรงดัน พิกัดตัดกระแสลัดวงจร ขนาดตัวเครื่อง และการต่อสายตามเอกสารรุ่นจริงก่อนเลือกติดตั้ง
