ตู้ SIM SCSG ตู้สวิตช์บอร์ดเหล็กสองชั้นฝาใสมีหลังคา IP55
ตู้ SIM SCSG ตู้สวิตช์บอร์ดเหล็กสองชั้นฝาใสมีหลังคา สำหรับติดตั้งอุปกรณ์ไฟฟ้าและจัดระบบภายในตู้ ระดับการป้องกัน IP55 ตามแคตตาล็อก SIM 2026 ใช้งานภายในและภายนอกอาคารตามรูปแบบการติดตั้งที่เหมาะสม

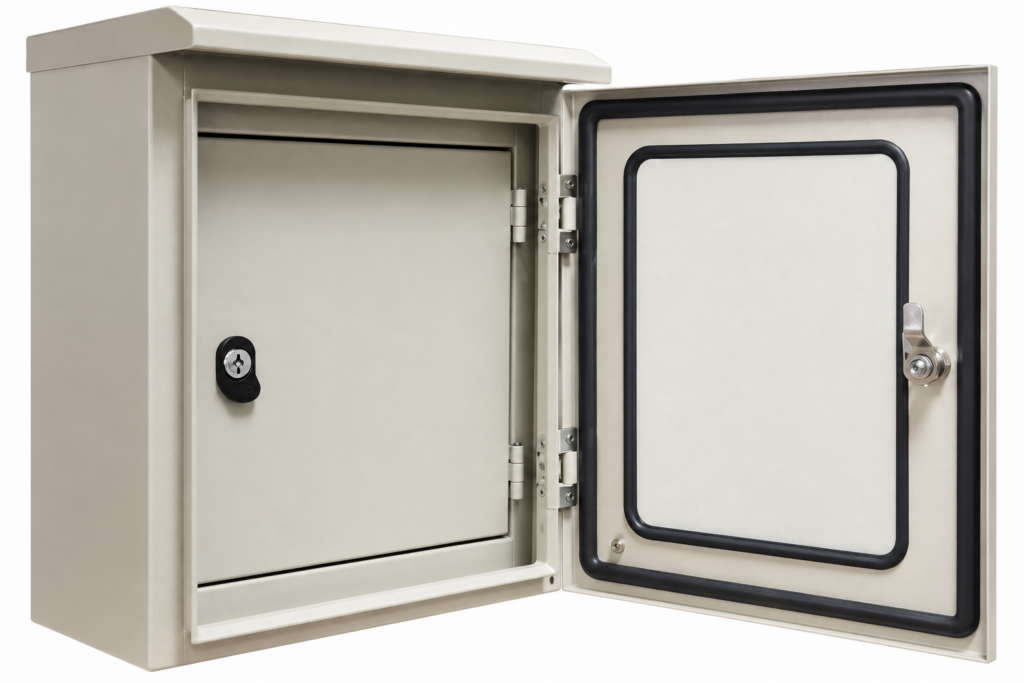

ภาพตัวอย่างซีรีส์ SCSG จากแคตตาล็อก ลักษณะและสัดส่วนขึ้นอยู่กับขนาดที่เลือก อุปกรณ์ไฟฟ้าภายในไม่รวมในรายการตู้
รายละเอียด ตู้ SIM SCSG
| รายการ | รายละเอียด |
|---|---|
| ยี่ห้อ | SIM |
| ซีรีส์ | SCSG |
| ประเภท | ตู้สวิตช์บอร์ดเหล็กสองชั้นฝาใสมีหลังคา |
| ระดับการป้องกัน | IP55 ตามแคตตาล็อก |
| วัสดุและผิว | เหล็กแผ่นรีดเย็น พ่นสีฝุ่น Powder Coating สี RAL7032, 5Y (7/1) ตามแคตตาล็อก |
| การใช้งาน | ภายในและภายนอกอาคารตามรูปแบบการติดตั้งที่เหมาะสม |
| อุปกรณ์ประกอบ | แผ่นติดตั้งอุปกรณ์ (Mounting Plate) และแผ่นปิดช่องเข้าสายด้านล่าง |
จุดเด่นและโครงสร้าง
- มีจุดต่อลงดินและแผ่นติดตั้งอุปกรณ์ตามรูปแบบในแคตตาล็อก
- ประตูเปิดได้ 120 องศาตามแคตตาล็อก
- ขอบซีลโฟมโพลียูรีเทนที่ประตูและแผ่นปิดด้านล่างตามแคตตาล็อก
- ตัวตู้ ประตู และแผ่นติดตั้งหนา 1.5 มม.
- บานประตูภายนอกมีช่องกระจก เพื่อมองอุปกรณ์ภายในโดยไม่ต้องเปิดบานนอก
ตารางขนาด SCSG
W = ความกว้าง, H = ความสูง, D = ความลึก หน่วยมิลลิเมตร ตามมิติในแคตตาล็อก ไม่ใช่ขนาดพื้นที่ติดตั้งสุทธิ โปรดเผื่อพื้นที่เปิดบานและเดินสาย
| รุ่น | W (มม.) | H (มม.) | D (มม.) | ตัวตู้/แผ่นติดตั้ง (มม.) |
|---|---|---|---|---|
| SCSG-01 | 280 | 350 | 150 | 1.5 |
| SCSG-02 | 300 | 450 | 150 | 1.5 |
| SCSG-03 | 350 | 450 | 150 | 1.5 |
| SCSG-04 | 300 | 450 | 200 | 1.5 |
| SCSG-05 | 350 | 450 | 200 | 1.5 |
| SCSG-06 | 350 | 500 | 200 | 1.5 |
| SCSG-07 | 400 | 500 | 200 | 1.5 |
| SCSG-08 | 450 | 600 | 200 | 1.5 |
| SCSG-09 | 450 | 600 | 250 | 1.5 |
| SCSG-10 | 500 | 600 | 200 | 1.5 |
| SCSG-11 | 500 | 600 | 250 | 1.5 |
| SCSG-12 | 550 | 700 | 250 | 1.5 |
| SCSG-13 | 630 | 750 | 250 | 1.5 |
| SCSG-14 | 630 | 900 | 250 | 1.5 |
| SCSG-15 | 600 | 1100 | 250 | 1.5 |
| SCSG-16 | 700 | 1100 | 250 | 1.5 |
| SCSG-17 | 800 | 1200 | 250 | 1.5 |
| SCSG-18 | 900 | 1200 | 250 | 1.5 |
| SCSG-19 | 800 | 1200 | 300 | 1.5 |
| SCSG-20 | 900 | 1200 | 300 | 1.5 |
ข้อมูลก่อนเลือกและสั่งซื้อ
แจ้งซีรีส์ ขนาด W × H × D จำนวน และรูปแบบอุปกรณ์ที่จะติดตั้ง ให้ตรวจพื้นที่แผ่นติดตั้ง ช่องเข้าสาย ตำแหน่งยึด และพื้นที่เปิดประตูให้เหมาะกับแบบงาน
ระดับ IP อ้างอิงสภาพตู้ตามแคตตาล็อก การเจาะช่องและติดตั้งอุปกรณ์เพิ่มเติมต้องคำนึงถึงซีลและระดับการป้องกันของชุดประกอบจริง
