ตู้ SIM SC-S ตู้สวิตช์บอร์ดสแตนเลสฝาเดียว IP40

ตู้ SIM SC-S ตู้สวิตช์บอร์ดสแตนเลสฝาเดียว สำหรับติดตั้งอุปกรณ์ไฟฟ้าและจัดระบบภายในตู้ ระดับการป้องกัน IP40 ตามแคตตาล็อก SIM 2026 ใช้งานภายในอาคาร

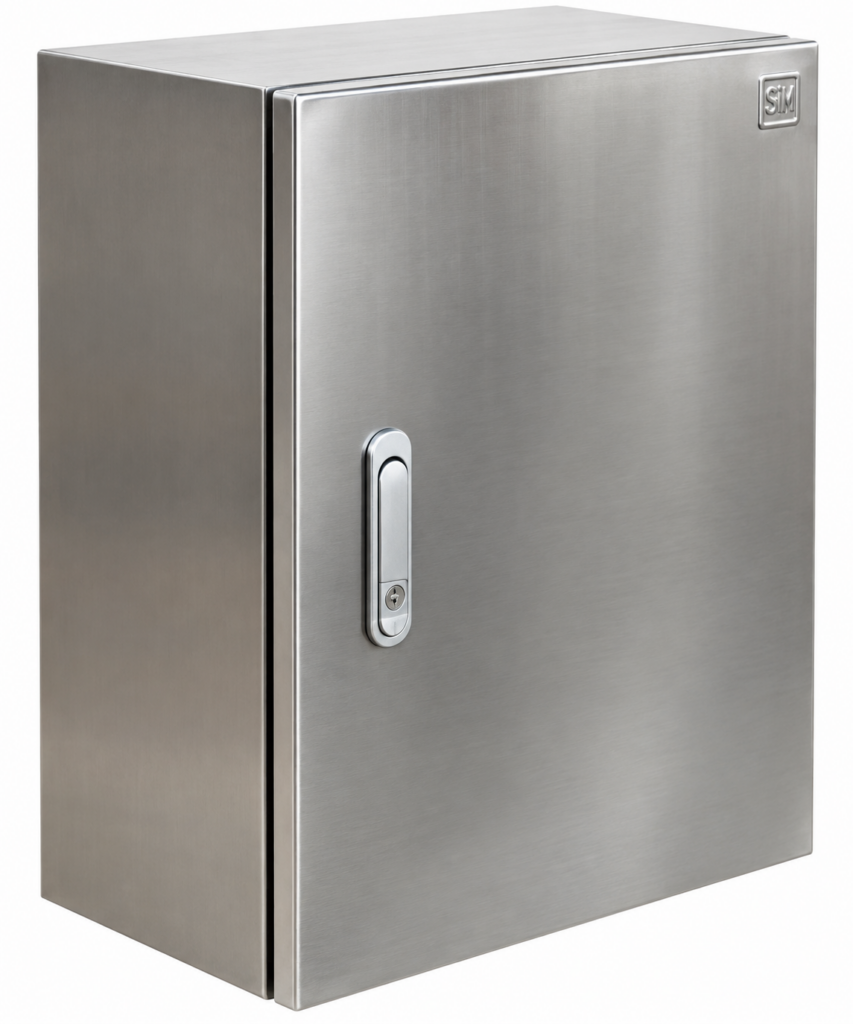

ภาพตัวอย่างซีรีส์ SC-S จากแคตตาล็อก ลักษณะและสัดส่วนขึ้นอยู่กับขนาดที่เลือก อุปกรณ์ไฟฟ้าภายในไม่รวมในรายการตู้

รายละเอียด ตู้ SIM SC-S

รายการ รายละเอียด
ยี่ห้อ SIM
ซีรีส์ SC-S
ประเภท ตู้สวิตช์บอร์ดสแตนเลสฝาเดียว
ระดับการป้องกัน IP40 ตามแคตตาล็อก
วัสดุและผิว สแตนเลส SUS304 ผิวขัด
การใช้งาน ภายในอาคาร
อุปกรณ์ประกอบ แผ่นติดตั้งอุปกรณ์ (Mounting Plate) และแผ่นปิดช่องเข้าสายด้านล่าง

จุดเด่นและโครงสร้าง

  • มีจุดต่อลงดินและแผ่นติดตั้งอุปกรณ์ตามรูปแบบในแคตตาล็อก
  • ประตูเปิดได้ 120 องศาตามแคตตาล็อก
  • ประตูหนา 1.5 มม.; ตัวตู้และแผ่นติดตั้ง 01–14 หนา 1.0 มม. และ 15–20 หนา 1.5 มม.

ตารางขนาด SC-S

W = ความกว้าง, H = ความสูง, D = ความลึก หน่วยมิลลิเมตร ตามมิติในแคตตาล็อก ไม่ใช่ขนาดพื้นที่ติดตั้งสุทธิ โปรดเผื่อพื้นที่เปิดบานและเดินสาย

รุ่น W (มม.) H (มม.) D (มม.) ตัวตู้/แผ่นติดตั้ง (มม.)
SC-S-01 280 350 150 1.0
SC-S-02 300 450 150 1.0
SC-S-03 350 450 150 1.0
SC-S-04 300 450 200 1.0
SC-S-05 350 450 200 1.0
SC-S-06 350 500 200 1.0
SC-S-07 400 500 200 1.0
SC-S-08 450 600 200 1.0
SC-S-09 450 600 250 1.0
SC-S-10 500 600 200 1.0
SC-S-11 500 600 250 1.0
SC-S-12 550 700 250 1.0
SC-S-13 630 750 250 1.0
SC-S-14 630 900 250 1.0
SC-S-15 600 1100 250 1.5
SC-S-16 700 1100 250 1.5
SC-S-17 800 1200 250 1.5
SC-S-18 900 1200 250 1.5
SC-S-19 800 1200 300 1.5
SC-S-20 900 1200 300 1.5

ข้อมูลก่อนเลือกและสั่งซื้อ

แจ้งซีรีส์ ขนาด W × H × D จำนวน และรูปแบบอุปกรณ์ที่จะติดตั้ง ให้ตรวจพื้นที่แผ่นติดตั้ง ช่องเข้าสาย ตำแหน่งยึด และพื้นที่เปิดประตูให้เหมาะกับแบบงาน

ระดับ IP อ้างอิงสภาพตู้ตามแคตตาล็อก การเจาะช่องและติดตั้งอุปกรณ์เพิ่มเติมต้องคำนึงถึงซีลและระดับการป้องกันของชุดประกอบจริง

ดูตู้ SIM และ SUPER รุ่นอื่น

สอบถาม ตู้ SIM SC-S และขอใบเสนอราคา

บริษัท ยูโนเทค อิเล็คทริค จำกัด สอบถามสเปก ขนาด และสินค้าพร้อมจำหน่าย โทร 065-838-2604 หรือ LINE @yunotech
