สายชีลด์ LiYCY XBK-KABEL

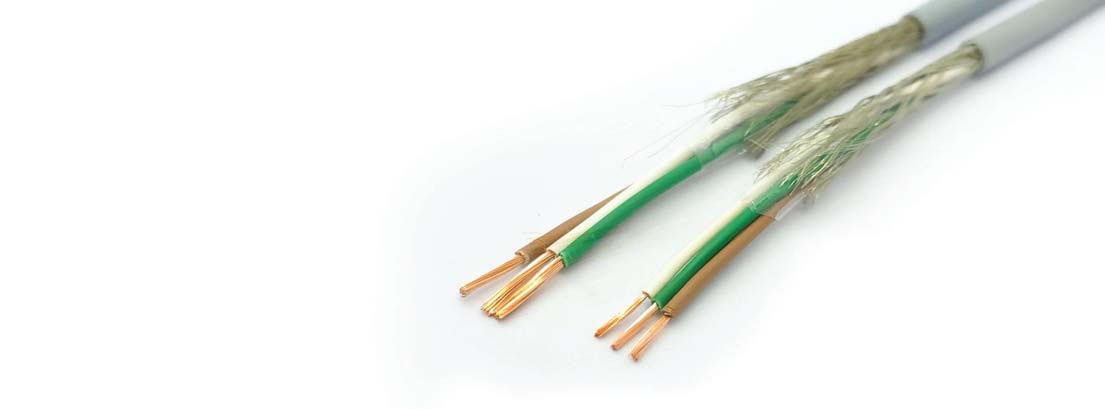

สายชีลด์ LiYCY XBK-KABEL LiYCY สายสัญญาณและสายควบคุมแบบชีลด์ทองแดงถักชุบดีบุก สำหรับเครื่องมือวัดและวงจรควบคุมอิเล็กทรอนิกส์
รายละเอียดสายชีลด์ LiYCY
| หัวข้อ | ข้อมูล |
|---|---|
| ยี่ห้อ | XBK-KABEL |
| รุ่น / ประเภท | LiYCY |
| ตัวนำ | ทองแดงฝอย |
| ฉนวน / เปลือก | PVC / PVC สีเทา RAL 7001 |
| ชีลด์ | ทองแดงถักชุบดีบุก |
| การระบุแกน | ตาม DIN 47100 |
ตารางขนาดสายชีลด์ LiYCY
รวมขนาดที่มีในแคตตาล็อกไว้ในหน้านี้ เส้นผ่านศูนย์กลางภายนอกและน้ำหนักเป็นค่าประมาณตามเอกสาร หน่วยปริมาณทองแดงและน้ำหนักคือ kg/km
| จำนวนแกน × ขนาดตามแคตตาล็อก | ขนาดภายนอก (มม.) | ทองแดง (kg/km) | น้ำหนัก (kg/km) | รหัสสินค้า |
|---|---|---|---|---|
| 4 x 0.25 | 4.8 | 22.0 | 44.0 | 10210400 |
| 2 x 0.34 | 4.7 | 17.0 | 33.0 | 10220200 |
| 3 x 0.34 | 4.9 | 21.0 | 41.0 | 10220300 |
| 4 x 0.34 | 5.5 | 25.0 | 48.0 | 10220400 |
| 5 x 0.34 | 6.0 | 30.0 | 58.0 | 10220500 |
| 7 x 0.34 | 6.4 | 42.0 | 70.0 | 10220700 |
| 2 x 0.5 | 5.2 | 29.0 | 41.0 | 10230200 |
| 3 x 0.5 | 5.7 | 35.0 | 55.0 | 10230300 |
| 4 x 0.5 | 6.1 | 45.0 | 68.0 | 10230400 |
| 5 x 0.5 | 6.8 | 50.0 | 82.0 | 10230500 |
| 6 x 0.5 | 7.4 | 59.0 | 104.0 | 10230600 |
| 7 x 0.5 | 7.4 | 68.0 | 109.0 | 10230700 |
| 8 x 0.5 | 7.9 | 75.0 | 123.0 | 10230800 |
| 10 x 0.5 | 9.1 | 93.0 | 35.0 | 10231000 |
| 12 x 0.5 | 9.4 | 117.0 | 160.0 | 10231200 |
| 16 x 0.5 | 10.9 | 129.0 | 210.0 | 10231600 |
| 18 x 0.5 | 11.0 | 190.0 | 239.0 | 10231800 |
| 25 x 0.5 | 13.5 | 211.0 | 335.0 | 10232500 |
| 2 x 0.75 | 5.8 | 35.0 | 50.0 | 10240200 |
| 3 x 0.75 | 6.1 | 46.0 | 71.0 | 10240300 |
| 4 x 0.75 | 6.8 | 56.0 | 78.0 | 10240400 |
| 5 x 0.75 | 7.4 | 70.0 | 100.0 | 10240500 |
| 6 x 0.75 | 8.0 | 85.0 | 116.0 | 10240600 |
| 7 x 0.75 | 8.0 | 98.0 | 131.0 | 10240700 |
| 8 x 0.75 | 8.5 | 110.0 | 151.0 | 10240800 |
| 10 x 0.75 | 10.5 | 131.0 | 173.0 | 10241000 |
| 12 x 0.75 | 10.8 | 154.0 | 218.0 | 10241200 |
| 18 x 0.75 | 12.5 | 205.0 | 300.0 | 10241800 |
| 25 x 0.75 | 15.0 | 250.0 | 376.0 | 10242500 |
| 2 x 1 | 6.1 | 46.0 | 74.0 | 10250200 |
| 3 x 1 | 6.4 | 54.0 | 89.0 | 10250300 |
| 4 x 1 | 7.2 | 69.0 | 107.0 | 10250400 |
| 5 x 1 | 7.8 | 82.0 | 132.0 | 10250500 |
| 6 x 1 | 8.2 | 101.0 | 144.0 | 10250600 |
| 7 x 1 | 8.4 | 118.0 | 158.0 | 10250700 |
| 8 x 1 | 9.1 | 130.0 | 179.0 | 10250800 |
| 10 x 1 | 11.1 | 145.0 | 215.0 | 10251000 |
| 12 x 1 | 11.4 | 166.0 | 254.0 | 10251200 |
| 18 x 1 | 13.2 | 249.0 | 366.0 | 10251800 |
| 25 x 1 | 16.2 | 331.0 | 478.0 | 10252500 |
| 2 x 1.5 | 6.9 | 56.0 | 86.0 | 10260200 |
| 3 x 1.5 | 7.3 | 74.0 | 107.0 | 10260300 |
| 4 x 1.5 | 7.9 | 91.0 | 129.0 | 10260400 |
| 5 x 1.5 | 8.6 | 129.0 | 150.0 | 10260500 |
| 6 x 1.5 | 9.0 | 135.0 | 180.0 | 10260600 |
| 7 x 1.5 | 9.3 | 141.0 | 192.0 | 10260700 |
| 8 x 1.5 | 10.6 | 157.0 | 219.0 | 10260800 |
| 10 x 1.5 | 12.3 | 195.0 | 274.0 | 10261000 |
| 12 x 1.5 | 12.7 | 228.0 | 315.0 | 10261200 |
| 18 x 1.5 | 15.1 | 336.0 | 450.0 | 10261800 |
| 25 x 1.5 | 18.1 | 459.0 | 618.0 | 10262500 |
| 2 x 2.5 | 7.7 | 89.57 | 108.0 | 10270200 |
ขนาดหน้าตัดตัวนำหน่วย mm²; G หมายถึงมีแกนสายดิน และ x หมายถึงไม่มีแกนสายดินตามรูปแบบรหัสของรุ่น ส่วน W และ H ในสายแบนหมายถึงกว้างและหนา
สั่งซื้อและขอใบเสนอราคา
แจ้งประเภทสาย LiYCY ขนาด จำนวนแกน ความยาว และจำนวนที่ต้องการ เพื่อให้ทีมงานตรวจสอบรุ่นและจัดทำใบเสนอราคา
