ข้องอแนวนอน 45 องศาเคเบิลแลดเดอร์ UI QRB พร้อมตารางขนาด
ชื่อเรียกภาษาไทย: ข้องอแนวนอน 45 องศาสำหรับรางบันไดสายไฟ ยี่ห้อ UI (ยูไอ) รุ่น QRB
คำอธิบายวัสดุ: Steel Sheet คือเหล็กแผ่น; Galvanized Steel Sheet (Zinc) คือเหล็กแผ่นเคลือบสังกะสี; Aluzinc Steel Sheet คือเหล็กแผ่นเคลือบอะลูมิเนียมผสมสังกะสี; Electro Galvanized Steel Sheet คือเหล็กแผ่นชุบสังกะสีด้วยไฟฟ้า; Aluminum Sheet คืออะลูมิเนียมแผ่น; Stainless Steel Sheet คือสเตนเลสแผ่น
คำอธิบายผิวเคลือบ: Epoxy Powder Coat คือการเคลือบสีฝุ่นอีพ็อกซี; Hot Dip Galvanized after Fabrication คือการชุบสังกะสีแบบจุ่มร้อนหลังขึ้นรูป ตัวเลือกวัสดุและผิวเคลือบให้ยืนยันตามรหัสสินค้าก่อนสั่งซื้
ข้องอแนวนอน 45 องศาเคเบิลแลดเดอร์ UI QRB (Horizontal 45 Degree Elbow) พร้อมรายการรุ่นและข้อมูลขนาด โทร. 065-838-2604
ข้องอแนวนอน 45 องศาเคเบิลแลดเดอร์ UI QRB หรือ Horizontal 45 Degree Elbow เป็นอุปกรณ์สำหรับระบบเดินสายไฟ เลือกรูปแบบให้ตรงแนวเดินสายและขนาดรางที่ใช้งาน บริษัท ยูโนเทค อิเล็คทริค จำกัด รับรายการตรวจสเปกและขอใบเสนอราคา
ตารางรุ่นและขนาด ข้องอแนวนอน 45 องศาเคเบิลแลดเดอร์ UI QRB
| รหัสสินค้า | กว้าง W (มม.) | สูง H (มม.) | ยาว L (มม.) |
|---|---|---|---|
| UI-L / QRB20 | 200 | 100 | 350 |
| UI-L / QRB-30 | 300 | 100 | 427 |
| UI-L / QRB-40 | 400 | 100 | 503 |
| UI-L / QRB-50 | 500 | 100 | 580 |
| UI-L / QRB-60 | 600 | 100 | 565 |
| UI-L / QRB-70 | 700 | 100 | 733 |
| UI-L / QRB-80 | 800 | 100 | 810 |
| UI-L / QRB-90 | 900 | 100 | 886 |
| UI-L / QRB-100 | 1000 | 100 | 963 |
รุ่น QRB-60 ต้นฉบับระบุความยาว 565 มม. ซึ่งน้อยกว่ารุ่น QRB-50 โปรดยืนยันมิติกับทีมขายก่อนสั่งซื้อ
วัสดุและผิวเคลือบ
รายการวัสดุในเอกสาร: Steel Sheet, Galvanized Steel Sheet (Zinc), Aluzinc Steel Sheet, Electro Galvanized Steel Sheet, Aluminum Sheet และ Stainless Steel Sheet โปรดระบุวัสดุที่ต้องการเพื่อยืนยันตัวเลือกของรุ่นนั้น
ผิวเคลือบที่ระบุ: Epoxy Powder Coat สีเทา สีขาว หรือสีอื่นตามที่ตรวจสอบได้ และ Hot Dip Galvanized after Fabrication การเลือกวัสดุและผิวเคลือบต้องเหมาะกับสภาพแวดล้อมติดตั้ง
เอกสารระบุความหนารางข้าง (Side Rail) 2.0 มม. และความหนาลูกขั้น (Rung) 2.0 มม. ขนาดและวัสดุอื่นให้สอบถามก่อนยืนยันรายการ
เลือกใช้งานและแจ้งรายการขอราคา
ตรวจรหัสสินค้า ขนาดหน้าตัด แนวโค้ง วัสดุ ผิวเคลือบ จำนวน และตำแหน่งติดตั้งให้ตรงกับแบบงาน อุปกรณ์ต่อควรใช้ร่วมกับขนาดรางที่เหมาะสม หากต้องการข้อมูลการรับน้ำหนักหรือมาตรฐานเพิ่มเติม กรุณาส่งเงื่อนไขงานให้ทีมขายตรวจสอบ

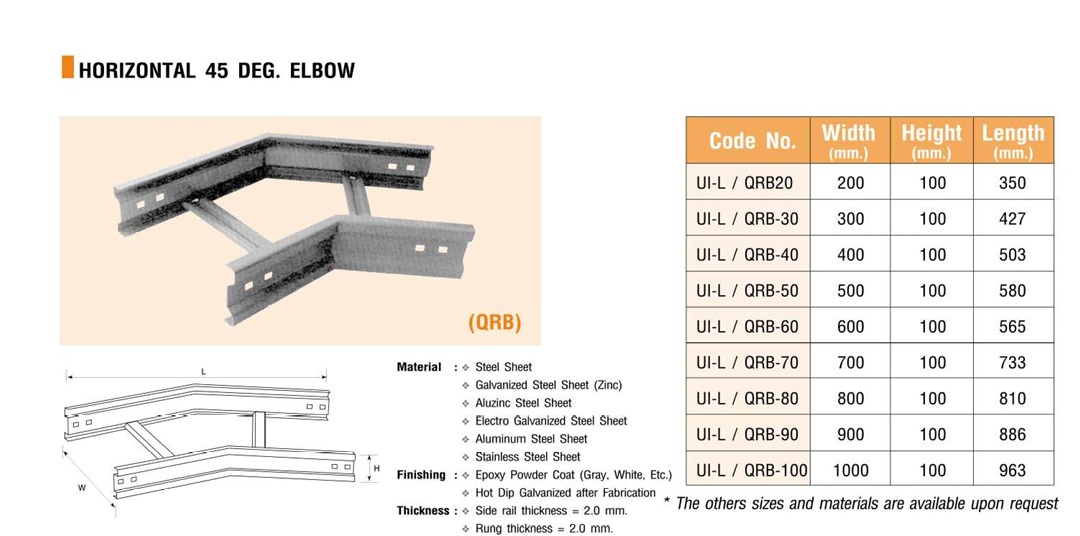

ภาพตารางจากเอกสารต้นฉบับ
ขอราคา ข้องอแนวนอน 45 องศาเคเบิลแลดเดอร์ UI QRB
ส่งรหัส ขนาด วัสดุ ผิวเคลือบ จำนวน และกำหนดใช้งาน เพื่อให้ทีมงานตรวจสอบสเปก สต็อก และจัดทำใบเสนอราคา
