ตู้คอนซูมเมอร์ Schneider S9HCL14 4 ช่อง
Schneider S9HCL14 ตู้คอนซูมเมอร์ยูนิต Square D Classic+ แบบบัสบาร์เดี่ยว Single Bus จำนวน 4 ช่องวงจรย่อย สำหรับระบบไฟฟ้า 1 เฟส 2 สาย 240V พร้อมกราวด์บาร์ เหมาะสำหรับจัดชุดจ่ายไฟในบ้านพักอาศัย ห้องชุด และอาคารพาณิชย์ขนาดเล็ก

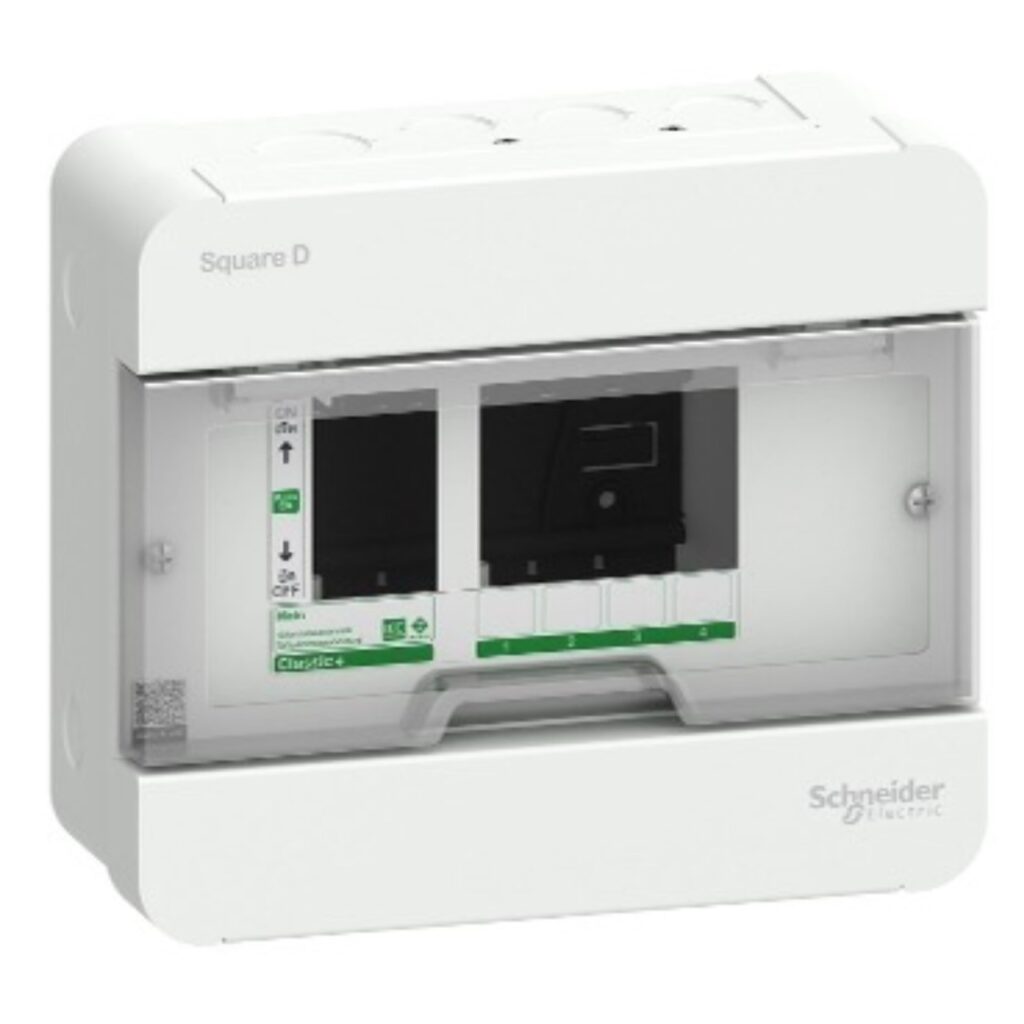

ภาพจากผู้ผลิตอาจแสดงอุปกรณ์ประกอบเพื่อสาธิต รุ่น Single Bus เป็นตู้เปล่า ไม่รวมเมนเบรกเกอร์และเบรกเกอร์ลูกย่อย
รายละเอียดและขนาด Schneider S9HCL14
| ยี่ห้อ | Schneider Electric / Square D |
|---|---|
| รุ่น | S9HCL14 |
| ซีรีส์ | Square D Classic+ |
| รูปแบบบัสบาร์ | บัสบาร์เดี่ยว Single Bus |
| จำนวนช่องวงจรย่อย | 4 ช่อง |
| ช่องเมนหลัก | 2 ช่อง |
| ระบบไฟฟ้า | 1 เฟส 2 สาย พร้อมกราวด์บาร์ |
| แรงดันใช้งาน | 240 V AC |
| ความถี่ | 50/60 Hz |
| พิกัดกระแสตู้ตามข้อมูลผู้ผลิต | 80 A |
| ระดับการป้องกัน | IP4X |
| ระบบติดตั้งอุปกรณ์ | Plug-on |
| การติดตั้งตู้ | ติดตั้งลอยบนผนัง |
| ความสูงภายนอก | 206 mm |
| ความกว้างภายนอก | 238 mm |
| ความลึกภายนอก | 102 mm |
| วัสดุตัวตู้ | เหล็กแผ่นรีดเย็นเคลือบฟอสเฟต หนา 1.2 มม. |
| สี | ขาว RAL 9003 |
| ฝาปิด | ฝาเหล็ก พร้อมฝาครอบพลาสติกโปร่งใส เปิดขึ้นด้านบน |
จุดเด่นและการเลือกใช้งาน
- ตัวตู้ติดตั้งลอย รองรับอุปกรณ์แบบ Plug-on ในระบบ Square D ที่ผู้ผลิตระบุ
- มีกราวด์บาร์ ขั้วต่อนิวทรัล รางติดตั้ง และฝาปิดหน้าแบบถอดได้
- มีตำแหน่งเข้าสายรอบตู้ตามแบบผู้ผลิต ช่วยวางแผนพื้นที่ติดตั้ง
เลือกจำนวนช่อง 4 ช่องให้เหมาะกับจำนวนวงจรย่อยและพื้นที่สำรอง ขนาดตัวตู้ภายนอกสูง 206 mm กว้าง 238 mm ลึก 102 mm จึงควรตรวจพื้นที่ผนังและแนวเข้าสายก่อนจัดซื้อ
รายการที่ควรยืนยันก่อนสั่งซื้อ
แจ้งรหัส S9HCL14 จำนวนตู้ รหัสและพิกัดเมนเบรกเกอร์ เบรกเกอร์วงจรย่อย และอุปกรณ์เสริมที่ต้องการให้ครบ เพื่อให้ทีมงานตรวจรายการที่รวมในชุดและส่วนที่ต้องสั่งเพิ่ม อ้างอิงแบบขนาดติดตั้งและเอกสาร Schneider ของรุ่นจริง
ข้อมูลอ้างอิงจาก Schneider Electric
