เทอร์มินอล TR BIG ONE

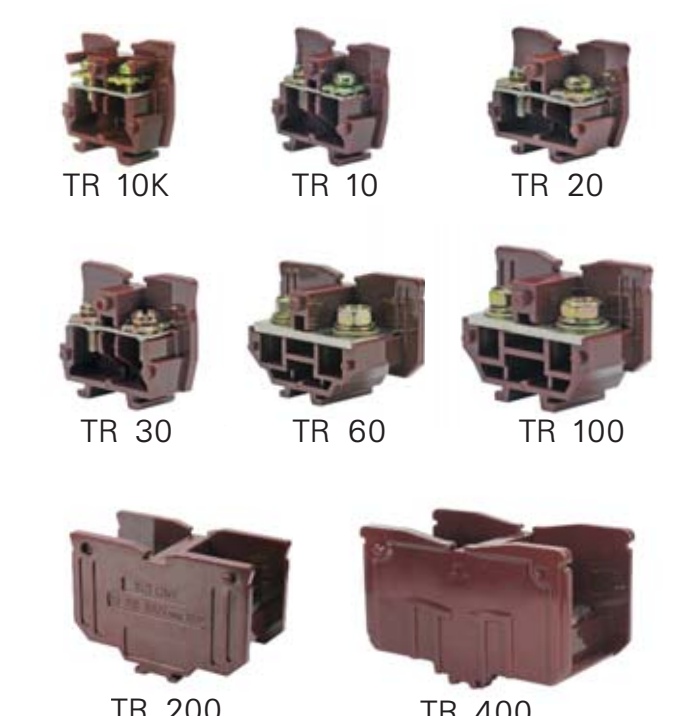

เทอร์มินอล TR BIG ONE เทอร์มินอลบล็อกชนิดยึดรางตระกูล TR สำหรับจัดจุดต่อสายภายในตู้ควบคุม รวมรุ่น TR 10 ถึง TR 400 พร้อมพิกัดกระแส สกรู ขนาดสาย และมิติในตาราง
รายละเอียดเทอร์มินอล TR
| หัวข้อ | ข้อมูล |
|---|---|
| ยี่ห้อ | BIG ONE |
| ประเภทสินค้า | เทอร์มินอล TR |
ตารางรุ่นและขนาด เทอร์มินอล TR
รวมขนาดและตัวเลือกของตระกูลสินค้าไว้ในตารางเดียว เลือกรหัสตามรายละเอียดการติดตั้งและการใช้งาน
| รุ่น | กระแส (A) | สกรู | สายแนะนำ (mm²) | สายสูงสุด (mm²) | A (มม.) | B (มม.) | C (มม.) | D (มม.) | E (มม.) | ตัว/กล่อง |
|---|---|---|---|---|---|---|---|---|---|---|
| TR 10 | 20 | M3.5 | 1.5 | 2 | 32 | 28.8 | 9.6 | 8 | 3.3 | 120 |
| TR 20 | 30 | M4 | 2.5 | 3.5 | 36.3 | 30.5 | 11.3 | 9.2 | 3.3 | 120 |
| TR 30 | 50 | M5 | 6 | 8 | 45.5 | 34.5 | 15 | 12.5 | 3.3 | 60 |
| TR 60 | 90 | M6 | 16 | 22 | 52.8 | 37 | 19.8 | 16.8 | 3.3 | 10 |
| TR 100 | 130 | M8 | 35 | 38 | 70.8 | 44.8 | 27 | 23.8 | 3.6 | 6 |
| TR 200 | 240 | M10 | 70 | 100 | 82.8 | 57 | 39.7 | 31 | 3.6 | 3 |
| TR 400 | 370 | M12 | 150 | 200 | 120 | 73.5 | 62 | 52 | 3.6 | 3 |

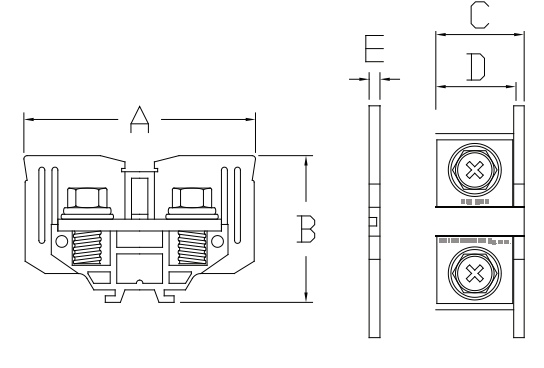

หมายเหตุ: มิติ A–E อ้างอิงตำแหน่งในแบบของแคตตาล็อก โปรดตรวจแบบก่อนจัดวางบนราง
สั่งซื้อและขอใบเสนอราคา
แจ้งรุ่น เทอร์มินอล TR ขนาด ตัวเลือก และจำนวนที่ต้องการ เพื่อให้ทีมงานตรวจสอบสินค้าและจัดทำใบเสนอราคา
