เทอร์มินอล TBR ราง DIN BIG ONE
เทอร์มินอล TBR ราง DIN BIG ONE เทอร์มินอลบล็อกชนิดยึดราง DIN รุ่น TBR รวมตารางพิกัดกระแส สกรู ขนาดสาย และมิติของ TBR 10 ถึง TBR 200
รายละเอียดเทอร์มินอล TBR ราง DIN
| หัวข้อ | ข้อมูล |
|---|---|
| ยี่ห้อ | BIG ONE |
| ประเภทสินค้า | เทอร์มินอล TBR ราง DIN |
ตารางรุ่นและขนาด เทอร์มินอล TBR ราง DIN
รวมขนาดและตัวเลือกของตระกูลสินค้าไว้ในตารางเดียว เลือกรหัสตามรายละเอียดการติดตั้งและการใช้งาน
| รุ่น | กระแส (A) | สกรู | สายแนะนำ (mm²) | สายสูงสุด (mm²) | A (มม.) | B (มม.) | C (มม.) | D (มม.) | E (มม.) | ตัว/กล่อง |
|---|---|---|---|---|---|---|---|---|---|---|
| TBR 10 | 15 | M3.5 | 1 | 1.25 | 41.5 | 32.5 | 9 | 7.1 | 3.3 | 90 |
| TBR 20 | 25 | M4 | 2.5 | 2.5 | 41.5 | 32.5 | 10.6 | 8.3 | 3.3 | 90 |
| TBR 30 | 35 | M5 | 4 | 6 | 41.5 | 32.5 | 13.2 | 10.3 | 3.3 | 60 |
| TBR 60 | 90 | M6 | 16 | 22 | 52 | 40.5 | 19.8 | 16.6 | 3.4 | 10 |
| TBR 100 | 130 | M8 | 35 | 38 | 63.7 | 44 | 27.4 | 23.5 | 4 | 6 |
| TBR 200 | 240 | M10 | 70 | 100 | 80 | 55.6 | 35 | 30.7 | 4.3 | 3 |

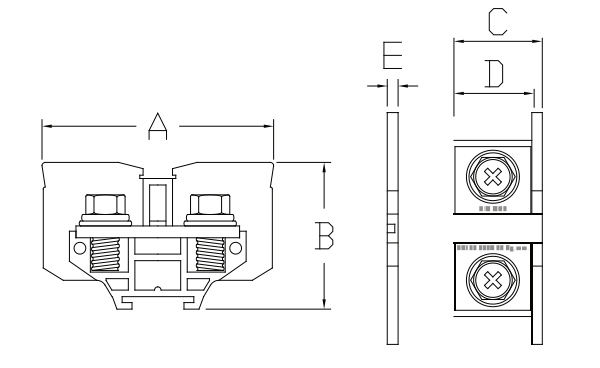

หมายเหตุ: มิติ A–E ใช้ตำแหน่งตามแบบแคตตาล็อก โปรดตรวจความเข้ากันของรางและอุปกรณ์ประกอบ
สั่งซื้อและขอใบเสนอราคา
แจ้งรุ่น เทอร์มินอล TBR ราง DIN ขนาด ตัวเลือก และจำนวนที่ต้องการ เพื่อให้ทีมงานตรวจสอบสินค้าและจัดทำใบเสนอราคา
