โอเวอร์โหลดรีเลย์ ABB TF42 พร้อมตารางรุ่นและพิกัด

ABB TF42 โอเวอร์โหลดรีเลย์สำหรับชุดคอนแทคเตอร์ AF ตามกลุ่มที่แคตตาล็อกระบุ รวมช่วงปรับกระแสและรหัสรุ่นไว้ในตาราง เพื่อให้เลือกดูขนาดและเทียบรหัสได้สะดวกในหน้าเดียว สอบถามรายการสินค้าได้ที่ 065-838-2604

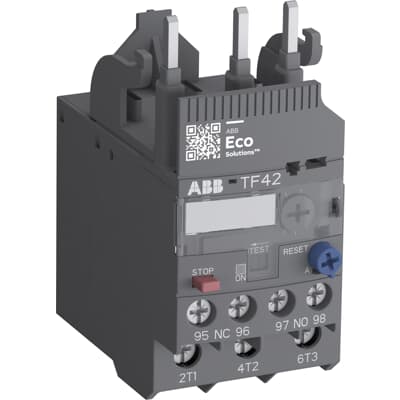

โอเวอร์โหลดรีเลย์ ABB TF42 ภาพตัวอย่างจากผู้ผลิต — ภาพตัวอย่างจากผู้ผลิตสำหรับกลุ่ม ABB TF42 รหัสภาพอ้างอิง 1SAZ721201R1005 รายการย่อยในตารางอาจมีรูปร่างหรืออุปกรณ์ต่างกัน

รายละเอียด ABB TF42

หัวข้อ	รายละเอียด
แบรนด์	ABB
กลุ่มสินค้า	โอเวอร์โหลดรีเลย์
ซีรีส์ / ประเภท	TF42
จำนวนรายการในตาราง	23
แหล่งตาราง	รายการสินค้าฉบับ Vol. 11 หน้า 31
การแสดงขนาด	รวมขนาดและตัวเลือกไว้ในโพสต์เดียว

ตารางรุ่นและขนาดพิกัด ABB TF42

รุ่น / รายการ	รหัสสินค้า / ชุด	ขนาดพิกัด / ตัวเลือกตามต้นฉบับ
TF42-0.13	1SAZ721201R1005	ช่วงปรับกระแส 0.10-0.13 A \| ใช้กับ AF09-AF38 ตามตาราง
TF42-0.17	1SAZ721201R1008	ช่วงปรับกระแส 0.13-0.17 A \| ใช้กับ AF09-AF38 ตามตาราง
TF42-023	1SAZ721201R1009	ช่วงปรับกระแส 0.17-0.23 A \| ใช้กับ AF09-AF38 ตามตาราง
TF42-0.31	1SAZ721201R1013	ช่วงปรับกระแส 0.23-0.31 A \| ใช้กับ AF09-AF38 ตามตาราง
TF42-0.41	1SAZ721201R1014	ช่วงปรับกระแส 0.31-0.41 A \| ใช้กับ AF09-AF38 ตามตาราง
TF42-0.55	1SAZ721201R1017	ช่วงปรับกระแส 0.41-0.55 A \| ใช้กับ AF09-AF38 ตามตาราง
TF42-0.74	1SAZ721201R1021	ช่วงปรับกระแส 0.55-0.74 A \| ใช้กับ AF09-AF38 ตามตาราง
TF42-1.0	1SAZ721201R1023	ช่วงปรับกระแส 0.74-1.00 A \| ใช้กับ AF09-AF38 ตามตาราง
TF42-1.3	1SAZ721201R1025	ช่วงปรับกระแส 1.00-1.30 A \| ใช้กับ AF09-AF38 ตามตาราง
TF42-1.7	1SAZ721201R1028	ช่วงปรับกระแส 1.30-1.70 A \| ใช้กับ AF09-AF38 ตามตาราง
TF42-2.3	1SAZ721201R1031	ช่วงปรับกระแส 1.70-2.30 A \| ใช้กับ AF09-AF38 ตามตาราง
TF42-3.1	1SAZ721201R1033	ช่วงปรับกระแส 2.30-3.10 A \| ใช้กับ AF09-AF38 ตามตาราง
TF42-4.2	1SAZ721201R1035	ช่วงปรับกระแส 3.10-4.20 A \| ใช้กับ AF09-AF38 ตามตาราง
TF42-5.7	1SAZ721201R1038	ช่วงปรับกระแส 4.20-5.70 A \| ใช้กับ AF09-AF38 ตามตาราง
TF42-76	1SAZ721201R1040	ช่วงปรับกระแส 5.70-7.60 A \| ใช้กับ AF09-AF38 ตามตาราง
TF42-10	1SAZ721201R1043	ช่วงปรับกระแส 7.60-10.0 A \| ใช้กับ AF09-AF38 ตามตาราง
TF42-13	1SAZ721201R1045	ช่วงปรับกระแส 10.0-13.0 A \| ใช้กับ AF09-AF38 ตามตาราง
TF42-16	1SAZ721201R1047	ช่วงปรับกระแส 13.0-16.0 A \| ใช้กับ AF09-AF38 ตามตาราง
TF42-20	1SAZ721201R1049	ช่วงปรับกระแส 16.0-20.0 A \| ใช้กับ AF09-AF38 ตามตาราง
TF42-24	1SAZ721201R1051	ช่วงปรับกระแส 20.0-24.0 A \| ใช้กับ AF09-AF38 ตามตาราง
TF42-29	1SAZ721201R1052	ช่วงปรับกระแส 24.0-29.0 A \| ใช้กับ AF09-AF38 ตามตาราง
TF42-35	1SAZ721201R1053	ช่วงปรับกระแส 29.0-35.0 A \| ใช้กับ AF09-AF38 ตามตาราง
TF42-38	1SAZ721201R1055	ช่วงปรับกระแส 35.0-38.0/40.0 A \| ใช้กับ AF09-AF38 ตามตาราง

เลือก ABB TF42 ให้ตรงรายการ

เลือกช่วงกระแสที่ต้องการและคอนแทคเตอร์ที่ใช้ร่วมกันตามรหัสในตาราง ค่าช่วงปรับกระแสเป็นพิกัดของรีเลย์ ไม่ใช่มิติตัวเครื่อง หากใช้แทนรายการเดิมควรตรวจรหัสและชุดติดตั้งจากภาพฉลากเดิมด้วย

ชื่อรุ่นและรหัสสินค้าเป็นข้อมูลคนละส่วน ควรตรวจทั้งสองช่องให้ตรงกัน หากพบรหัสคล้ายกันให้เทียบตัวอักษร ตัวเลข และส่วนต่อท้ายครบถ้วน ช่องที่ระบุว่าไม่ระบุหมายถึงไม่มีข้อมูลนั้นในรายการที่ได้รับ และไม่ได้ยืนยันว่าไม่มีสินค้าหรือเลิกผลิต

ข้อมูลสำหรับสอบถาม ABB TF42

แจ้งชื่อรุ่น รหัสเต็ม ขนาดพิกัด จำนวน และอุปกรณ์ที่ต้องการใช้ร่วมกัน หากเป็นงานเปลี่ยนทดแทนสามารถส่งภาพฉลากและรหัสของเดิมเพื่อให้ทีมงานช่วยเทียบรายการก่อนจัดทำใบเสนอราคา

ตารางถอดจากรายการฉบับ Vol. 11 หน้าที่ระบุด้านบน คำว่าขนาดพิกัดในหน้านี้หมายถึงพิกัดกระแส จำนวนโพล จำนวนช่อง หรือขนาดตัวเลือกตามแต่ละกลุ่ม ไม่ใช่ตารางความกว้าง ความสูง และความลึกของตัวเครื่อง เนื่องจากหน้ารายการนี้ไม่ได้ระบุมิติตัวเครื่องครบทุกกลุ่ม จึงไม่เติมตัวเลขมิติขึ้นเอง
