แมกเนติกคอนแทคเตอร์ ABB AF Contactor พร้อมตารางรุ่นและพิกัด

ABB AF Contactor คอนแทคเตอร์ AF แบบ 3 โพล รวมรุ่นย่อย พิกัด AC-1, AC-3 และพิกัดมอเตอร์อ้างอิง 380-400 V ตามหน้ารายการ เพื่อให้เลือกดูขนาดและเทียบรหัสได้สะดวกในหน้าเดียว สอบถามรายการสินค้าได้ที่ 065-838-2604

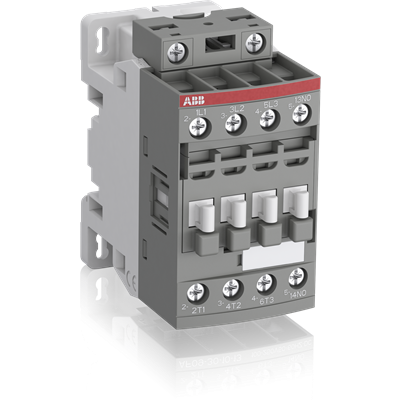

แมกเนติกคอนแทคเตอร์ ABB AF Contactor ภาพตัวอย่างจากผู้ผลิต — ภาพตัวอย่างจากผู้ผลิตสำหรับกลุ่ม ABB AF Contactor รหัสภาพอ้างอิง 1SBL137001R1310 รายการย่อยในตารางอาจมีรูปร่างหรืออุปกรณ์ต่างกัน

รายละเอียด ABB AF Contactor

หัวข้อ	รายละเอียด
แบรนด์	ABB
กลุ่มสินค้า	แมกเนติกคอนแทคเตอร์
ซีรีส์ / ประเภท	AF Contactor
จำนวนรายการในตาราง	30
แหล่งตาราง	รายการสินค้าฉบับ Vol. 11 หน้า 28
การแสดงขนาด	รวมขนาดและตัวเลือกไว้ในโพสต์เดียว

ตารางรุ่นและขนาดพิกัด ABB AF Contactor

รุ่น / รายการ	รหัสสินค้า / ชุด	ขนาดพิกัด / ตัวเลือกตามต้นฉบับ
AF09-30-10-13	1SBL137001R1310	AC-1 25 A \| AC-3 9 A \| 4 kW ที่ 380-400 V
AF09-30-01-13	1SBL137001R1301	AC-1 25 A \| AC-3 9 A \| 4 kW ที่ 380-400 V
AF12-30-10-13	1SBL157001R1310	AC-1 28 A \| AC-3 12 A \| 5.5 kW ที่ 380-400 V
AF12-30-01-13	1SBL157001R1301	AC-1 28 A \| AC-3 12 A \| 5.5 kW ที่ 380-400 V
AF16-30-10-13	1SBL177001R1310	AC-1 30 A \| AC-3 18 A \| 7.5 kW ที่ 380-400 V
AF16-30-01-13	1SBL177001R1301	AC-1 30 A \| AC-3 18 A \| 7.5 kW ที่ 380-400 V
AF26-30-11-13	1SBL237001R1300-DT	AC-1 45 A \| AC-3 26 A \| 11 kW ที่ 380-400 V
AF30-30-11-13	1SBL277001R1300-DT	AC-1 50 A \| AC-3 32 A \| 15 kW ที่ 380-400 V
AF38-30-11-13	1SBL297001R1300-DT	AC-1 50 A \| AC-3 38 A \| 18.5 kW ที่ 380-400 V
AF40-30-11-13	1SBL347001R1311	AC-1 70 A \| AC-3 40 A \| 18.5 kW ที่ 380-400 V
AF52-30-11-13	1SBL367001R1311	AC-1 100 A \| AC-3 53 A \| 22 kW ที่ 380-400 V
AF65-30-11-13	1SBL387001R1311	AC-1 105 A \| AC-3 65 A \| 30 kW ที่ 380-400 V
AF80-30-11-13	1SBL397001R1311	AC-1 125 A \| AC-3 80 A \| 37 kW ที่ 380-400 V
AF96-30-11-13	1SBL407001R1311	AC-1 130 A \| AC-3 96 A \| 45 kW ที่ 380-400 V
AF116-30-11-13	1SFL427001R1311	AC-1 160 A \| AC-3 116 A \| 55 kW ที่ 380-400 V
AF140-30-11B-13	1SFL447002R1311	AC-1 200 A \| AC-3 140 A \| 75 kW ที่ 380-400 V
AF190-30-11-13	1SFL487002R1311	AC-1 275 A \| AC-3 190 A \| 90 kW ที่ 380-400 V
AF205-30-11-13	1SFL527002R1311	AC-1 350 A \| AC-3 205 A \| 110 kW ที่ 380-400 V
AF265-30-11-13	1SFL547002R1311	AC-1 400 A \| AC-3 265 A \| 132 kW ที่ 380-400 V
AF305-30-11-13	1SFL587002R1311	AC-1 500 A \| AC-3 305 A \| 160 kW ที่ 380-400 V
AF370-30-11-13	1SFL607002R1311	AC-1 600 A \| AC-3 370 A \| 200 kW ที่ 380-400 V
AF400-30-11-70	1SFL577001R7011	AC-1 600 A \| AC-3 400 A \| 200 kW ที่ 380-400 V
AF460-30-11-70	1SFL597001R7011	AC-1 700 A \| AC-3 460 A \| 250 kW ที่ 380-400 V
AF580-30-11-70	1SFL617001R7011	AC-1 800 A \| AC-3 580 A \| 315 kW ที่ 380-400 V
AF750-30-11-70	1SFL637001R7011	AC-1 1050 A \| AC-3 750 A \| 400 kW ที่ 380-400 V
AF1350-30-11-70	1SFL657001R7011	AC-1 1350 A \| AC-3 860 A \| 475 kW ที่ 380-400 V
AF1650-30-11-70	1SFL677001R7011	AC-1 1650 A \| AC-3 1060 A \| 560 kW ที่ 380-400 V
AF2050-30-11-70	1SFL707001R7011	AC-1 2050 A \| AC-3 ไม่ระบุ \| ไม่ระบุพิกัดมอเตอร์ ที่ 380-400 V
AF2650-30-11-70	1SFL667001R7011	AC-1 2650 A \| AC-3 ไม่ระบุ \| ไม่ระบุพิกัดมอเตอร์ ที่ 380-400 V
AF2850-30-11-70	1SFL687001R7011	AC-1 2850 A \| AC-3 ไม่ระบุ \| ไม่ระบุพิกัดมอเตอร์ ที่ 380-400 V

หมายเหตุจากต้นฉบับ: คอยล์ตามหัวตาราง 100-250 VAC/DC รุ่น AF16 แสดง AC-3 18 A และ AF52 แสดง 53 A ตามต้นฉบับ กรุณายืนยันข้อมูลรหัสที่จะจัดส่งก่อนเลือกใช้

เลือก ABB AF Contactor ให้ตรงรายการ

ตรวจพิกัด AC-1 และ AC-3 ให้ตรงกับประเภทงาน พร้อมแรงดันคอยล์และหน้าสัมผัสช่วยที่ต้องการ ตัวเลขพิกัดมอเตอร์ในตารางอ้างอิงแรงดัน 380-400 V ตามเล่ม จึงควรแจ้งข้อมูลระบบจริงพร้อมรหัสเต็มก่อนสั่งซื้อ

ชื่อรุ่นและรหัสสินค้าเป็นข้อมูลคนละส่วน ควรตรวจทั้งสองช่องให้ตรงกัน หากพบรหัสคล้ายกันให้เทียบตัวอักษร ตัวเลข และส่วนต่อท้ายครบถ้วน ช่องที่ระบุว่าไม่ระบุหมายถึงไม่มีข้อมูลนั้นในรายการที่ได้รับ และไม่ได้ยืนยันว่าไม่มีสินค้าหรือเลิกผลิต

ข้อมูลสำหรับสอบถาม ABB AF Contactor

แจ้งชื่อรุ่น รหัสเต็ม ขนาดพิกัด จำนวน และอุปกรณ์ที่ต้องการใช้ร่วมกัน หากเป็นงานเปลี่ยนทดแทนสามารถส่งภาพฉลากและรหัสของเดิมเพื่อให้ทีมงานช่วยเทียบรายการก่อนจัดทำใบเสนอราคา

ตารางถอดจากรายการฉบับ Vol. 11 หน้าที่ระบุด้านบน คำว่าขนาดพิกัดในหน้านี้หมายถึงพิกัดกระแส จำนวนโพล จำนวนช่อง หรือขนาดตัวเลือกตามแต่ละกลุ่ม ไม่ใช่ตารางความกว้าง ความสูง และความลึกของตัวเครื่อง เนื่องจากหน้ารายการนี้ไม่ได้ระบุมิติตัวเครื่องครบทุกกลุ่ม จึงไม่เติมตัวเลขมิติขึ้นเอง
