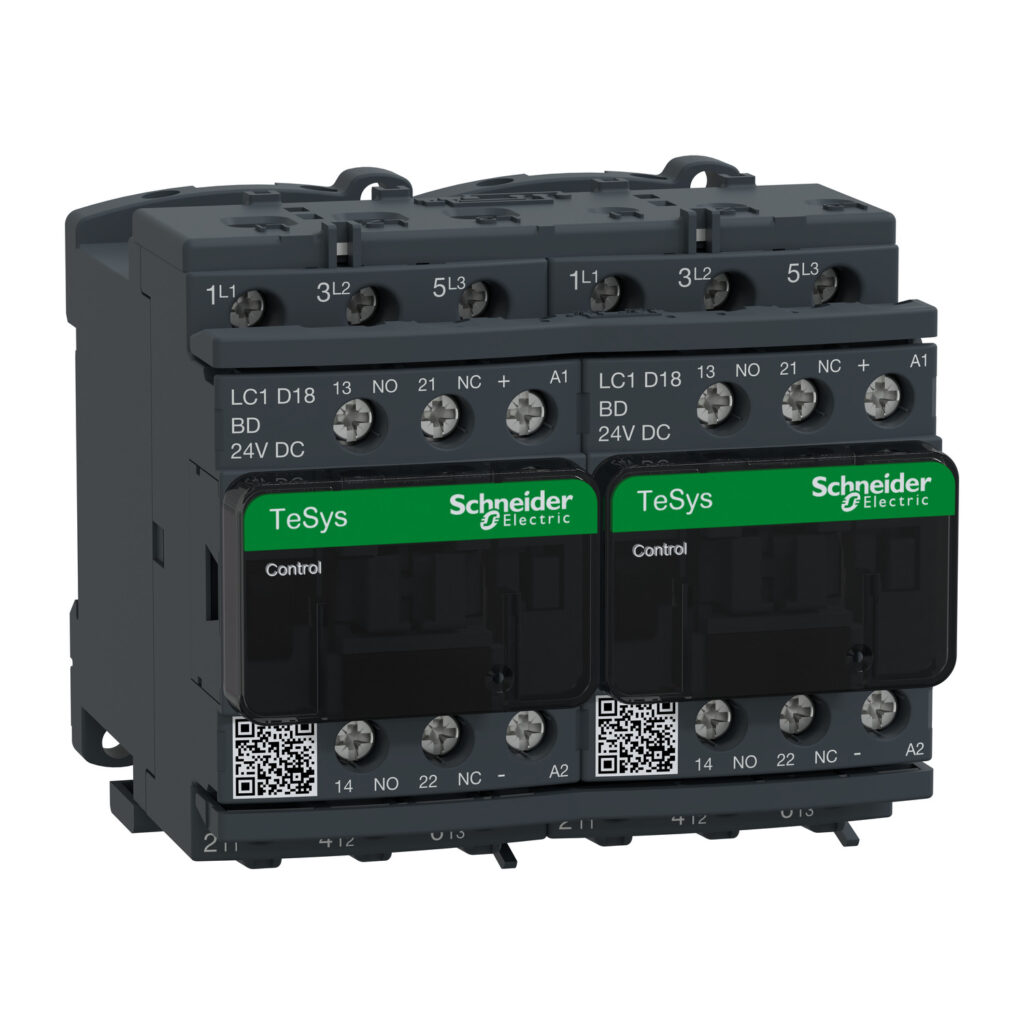

แมกเนติก คอนแทกเตอร์ LC2D18BD Schneider

Schneider Electric TeSys D LC2D Contactor, 24 V dc Coil, 3-Pole, 18 A, 7.5 kW, 3NO, 690 V ac

แมกเนติก คอนแทกเตอร์ LC2D18BD Schneider TeSys Deca 3 ขั้ว (3NO) สำหรับการใช้งานควบคุมมอเตอร์สูงถึง 18A/440V AC-3/3e (7.5kW@400V) มีคอยล์ DC 24V พร้อมโมดูลตัวต้านชั่วคราว หน้าสัมผัสเสริมในตัว 2NO+2NC (หน้าสัมผัสกระจก NC) การเชื่อมต่อด้วยขั้วต่อแคลมป์สกรู สำหรับอัตราการทำงานจนถึง 3,600 รอบ/ชั่วโมง และสภาพแวดล้อมจนถึง 60°C จะต้องได้รับความน่าเชื่อถือและความทนทานสูง ขนาดกะทัดรัด (กว้าง 90 มม.) ติดตั้งบนราง DIN หรือยึดด้วยสกรู ด้วยการเชื่อมต่อสายไฟถอยหลังแบบมีสายล่วงหน้า อินเตอร์ล็อคทางกล (ไม่มีอินเตอร์ล็อคทางไฟฟ้า) ได้รับการรับรองหลายมาตรฐาน (IEC, UL, CSA, CCC, EAC, Marine), เป็นไปตามมาตรฐาน Green Premium (RoHS/REACh)

แมกเนติก คอนแทกเตอร์ LC2D18BD

Specifications

Range	TeSys TeSys Deca
Product name	TeSys D TeSys Deca
Product or component type	Reversing contactor
Device short name	LC2D
Contactor application	Motor control Resistive load
Utilisation category	AC-1 AC-3 AC-3e
Device presentation	Preassembled with reversing power busbar
Poles description	3P
power pole contact composition	3 NO
[Ue] rated operational voltage	Power circuit: <= 690 V AC 25…400 Hz Power circuit: <= 300 V DC
Control circuit type	DC standard
[Uc] control circuit voltage	24 V DC
Auxiliary contact composition	1 NO + 1 NC
[Uimp] rated impulse withstand voltage	6 kV conforming to IEC 60947
Overvoltage category	III
[Ith] conventional free air thermal current	10 A (at 60 °C) for signalling circuit 32 A (at 60 °C) for power circuit
Rated breaking capacity	300 A at 440 V for power circuit conforming to IEC 60947
Average impedance	2.5 mOhm – Ith 32 A 50 Hz for power circuit
Electrical durability	1.65 Mcycles 18 A AC-3 at Ue <= 440 V 1 Mcycles 32 A AC-1 at Ue <= 440 V 1.65 Mcycles 18 A AC-3e at Ue <= 440 V
Power dissipation per pole	0.8 W AC-3 2.5 W AC-1 0.8 W AC-3e
Front cover	With
Interlocking type	Mechanical
Standards	CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 IEC 60335-1
Operating time	53.55…72.45 ms closing 16…24 ms opening
Safety reliability level	B10d = 1369863 cycles contactor with nominal load conforming to EN/ISO 13849-1 B10d = 20000000 cycles contactor with mechanical load conforming to EN/ISO 13849-1
Mechanical durability	30 Mcycles
Maximum operating rate	3600 cyc/h 60 °C

แมกเนติก คอนแทกเตอร์ LC2D18BD

Coil technology	Built-in bidirectional peak limiting diode suppressor
Control circuit voltage limits	0.1…0.25 Uc (-40…70 °C):drop-out DC 0.7…1.25 Uc (-40…60 °C):operational DC 1…1.25 Uc (60…70 °C):operational DC
Time constant	28 ms
Inrush power in W	5.4 W (at 20 °C)
Hold-in power consumption in W	5.4 W at 20 °C
Auxiliary contacts type	type mechanically linked 1 NO + 1 NC conforming to IEC 60947-5-1 type mirror contact 1 NC conforming to IEC 60947-4-1
Signalling circuit frequency	25…400 Hz
Minimum switching current	5 mA for signalling circuit
Minimum switching voltage	17 V for signalling circuit
Non-overlap time	1.5 ms on de-energisation between NC and NO contact 1.5 ms on energisation between NC and NO contact
Insulation resistance	> 10 MOhm for signalling circuit

แมกเนติก คอนแทกเตอร์ LC2D18BD

IP degree of protection	IP20 front face conforming to IEC 60529
Climatic withstand	conforming to IACS E10 conforming to IEC 60947-1 Annex Q category D
Protective treatment	TH conforming to IEC 60068-2-30
Pollution degree	3
Ambient air temperature for operation	-40…60 °C 60…70 °C with derating
Ambient air temperature for storage	-60…80 °C
Operating altitude	0…3000 m
Fire resistance	850 °C conforming to IEC 60695-2-1
Flame retardance	V1 conforming to UL 94
Mechanical robustness	Vibrations contactor open: 2 Gn, 5…300 Hz Vibrations contactor closed: 4 Gn, 5…300 Hz Shocks contactor open: 10 Gn for 11 ms Shocks contactor closed: 15 Gn for 11 ms
Height	77 mm
Width	90 mm
Depth	95 mm
Net weight	1.037 kg

Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	9.600 cm
Package 1 Width	11.700 cm
Package 1 Length	14.200 cm
Package 1 Weight	1.133 kg
Unit Type of Package 2	S02
Number of Units in Package 2	6
Package 2 Height	15.000 cm
Package 2 Width	30.000 cm
Package 2 Length	40.000 cm
Package 2 Weight	7.101 kg

Warranty	18 months
