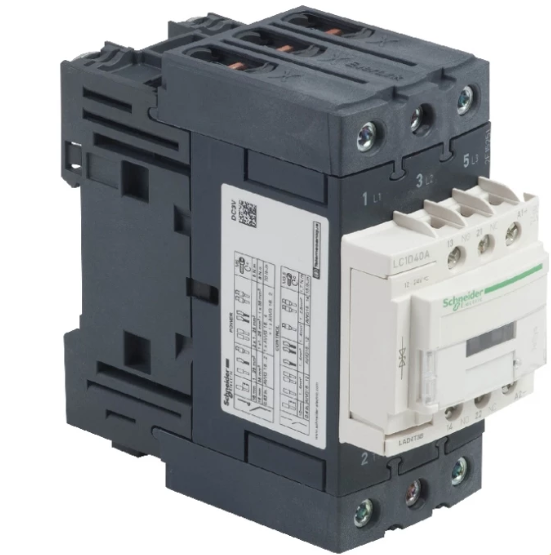

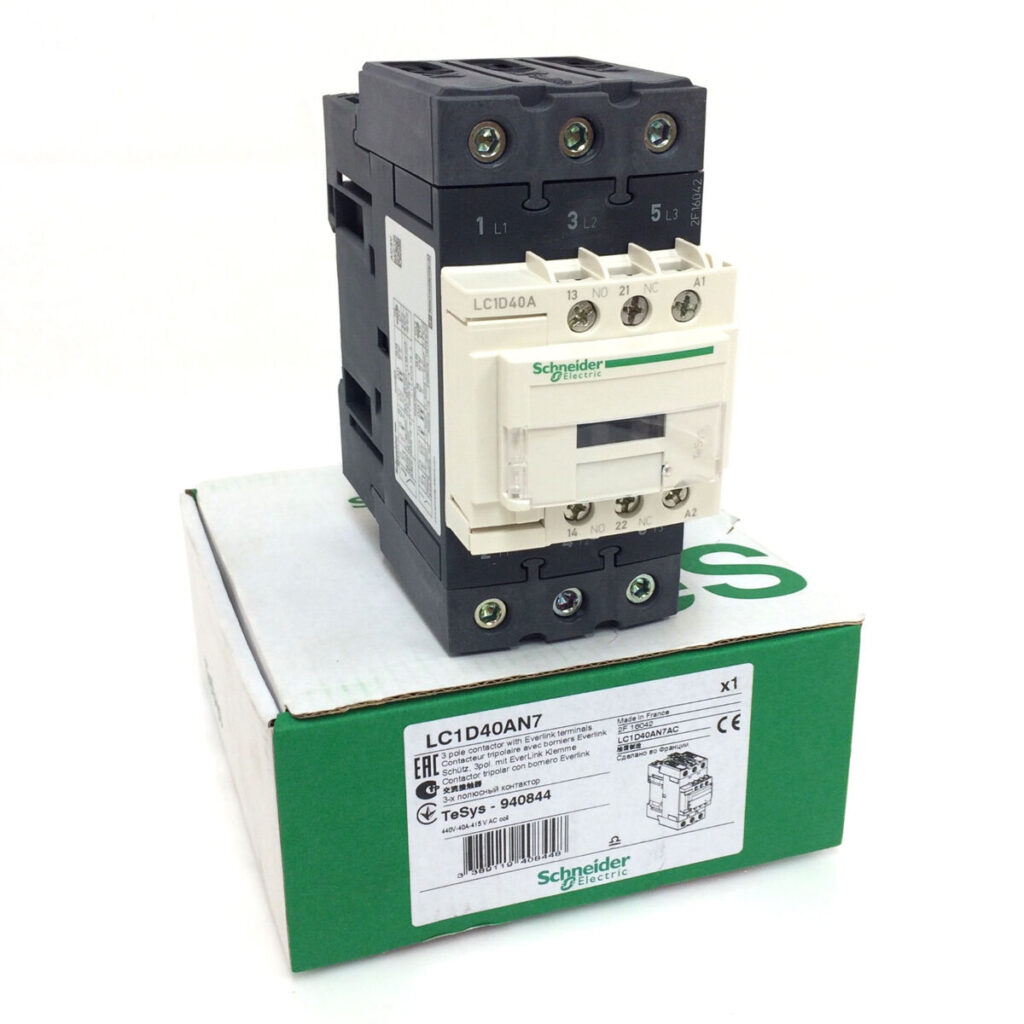

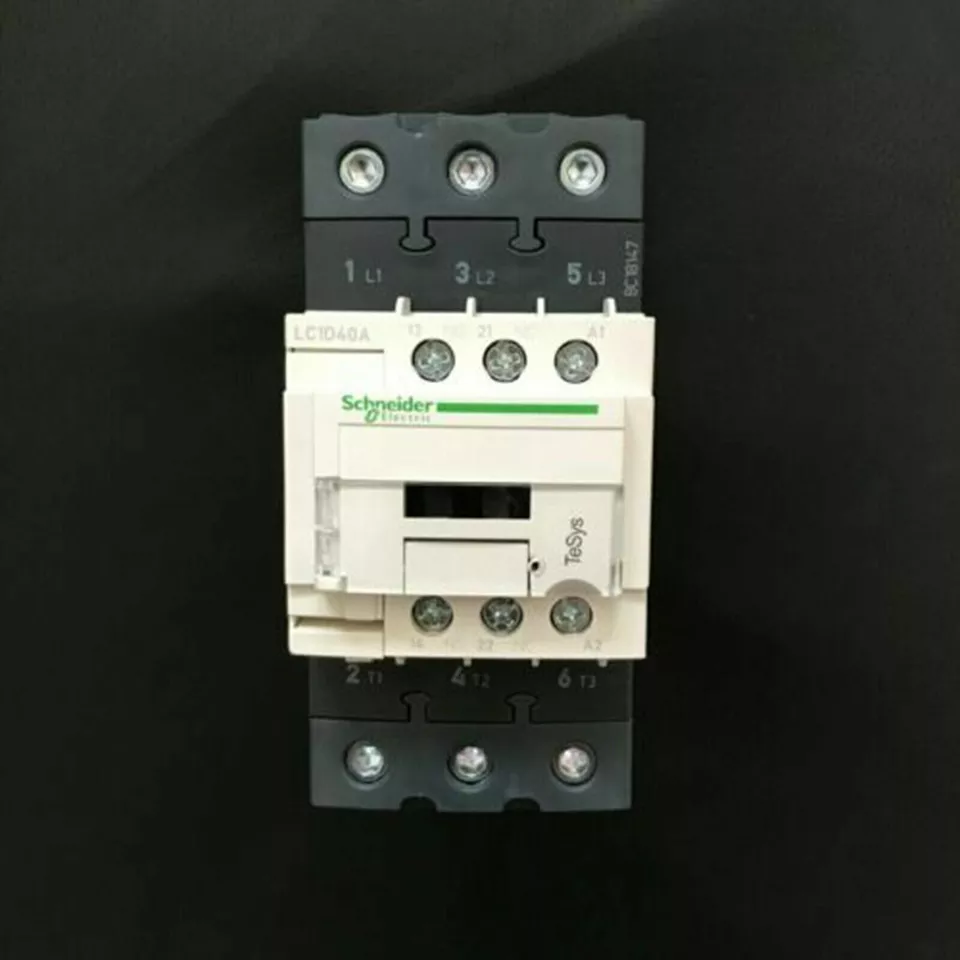

คอนแทคเตอร์ LC1D แบบ 3 Pole SCHNEIDER

LC1D40A Schneider Electric Magnetic Contactors

คอนแทคเตอร์ LC1D แบบ 3 Pole SCHNEIDER นั้นเป็น คอนแทคเตอร์  ที่นิยมใช้งานสำหรับงานควบคุมโหลดที่เป็นมอเตอร์ AC-3 เนื่องจากมีอายุการใช้งานที่ยาวนานกว่ารุ่นอื่นๆ โดยการรับรองตามมาตรฐาน Coordination Type I, II (คือมาตรฐานที่ใช้เลือกใช้ รวมถึงการรวมอุปกรณ์ที่ใช้การควบคุมมอเตอร์)

โดยตัวคอนแทคเตอร์ LC1D นั้นจะทำงาน ร่วมกับตัว Thermal Overload Relay ของ Schneider รุ่น LRD Series ซึ่งถ้าต้องการสตาร์ทมอเตอร์แบบ Direct Online แนะนำให้ใช้งานร่วมกับ Motor Starter Circuit Braker (MPCB) รุ่น GV2 ซึ่งจะประหยัดอุปกรณ์โดยใช้แค่เพียง MPCB + MC แค่นั้น โดยไม่จำเป็นต้องใช้ Overload Relay เพิ่ม

คุณสมบัติที่เด่น

• สามารถถอดเปลี่ยนคอยล์ (Coil) ได้ง่าย ซึ่งบ้างแบรน์ยังเปลี่ยนได้ยากหรือเปลี่ยนไม่ได้เลย
• วัสดุดีเกรดพรีเมี่ยม ทนทาน แข็งแรง
• ให้คอนแทคช่วยในตัว 1NO+1NC ซึ่งบ้างแบรน์ให้เพียงคอนแทคเดียว 1NO/1NC

เลือกไฟเลี้ยงคอยล์หรือแรงดันคอยล์ของแมกเนติก

แรงดัน	24V	110V	220V	230V	380V	400V
AC (50/60Hz)	B7	F7	M7	P7	Q7	V7
DC	BD

ตัวอย่าง : LC1D40AM7 แมกเนติก คอนแทคเตอร์ Schneider 40A (AC-3), 3P, ไฟเลี้ยงคอยล์ 220VAC (50/60Hz)

ตารางการเลือกแมกเนติกให้เหมาะกับพิกัดของมอเตอร์

พิกัดมอเตอร์ 3 เฟส 380VAC		แมกเนติก	2 อุปกรณ์ มอเตอร์เบรกเกอร์มีโอเวอร์โหลดในตัว	3 อุปกรณ์ มอเตอร์เบรกเกอร์ + โอเวอร์โหลด รีเลย์
แรงม้า (Hp)	กำลังไฟฟ้า (kW)		มอเตอร์เบรกเกอร์ GV2P	มอเตอร์เบรกเกอร์ GV2L	โอเวอร์โหลด รีเลย์ LRD
0.16	0.12	LC1D09	GV2P04	GV2L04	LRD04
0.24	0.18	LC1D09	GV2P04	GV2L04	LRD04
0.34	0.25	LC1D09	GV2P05	GV2L05	LRD05
0.5	0.37	LC1D09	GV2P05	GV2L05	LRD05
0.74	0.55	LC1D09	GV2P06	GV2L06	LRD06
1	0.75	LC1D09	GV2P07	GV2L07	LRD07
1.5	1.1	LC1D09	GV2P08	GV2L08	LRD08
2	1.5	LC1D09	GV2P08	GV2L08	LRD08
3	2.2	LC1D09	GV2P10	GV2L10	LRD10
4	3	LC1D09	GV2P14	GV2L14	LRD14
5.4	4	LC1D09	GV2P14	GV2L14	LRD14
7.5	5.5	LC1D12	GV2P16	GV2L16	LRD16
10	7.5	LC1D18	GV2P20	GV2L20	LRD21
12	9	LC1D25	GV2P21	GV2L22	LRD22
15	11	LC1D25	GV2P22	GV2L22	LRD22
20	15	LC1D32	GV2P32	GV2L32	LRD32
25	18.5	LC1D40A	GV3P40	GV3L40	LRD340
30	22	LC1D50A	GV3P50	GV3L50	LRD350
40	30	LC1D65A	GV3P65	GV3L65	LRD365

ตัวอย่าง เมื่อพิกัดมอเตอร์เท่ากับ 25Hp/18.5kW :

กรณีที่ต้องการเลือกใช้แบบ 2 อุปกรณ์ : แมกเนติก เป็น LC1D40A และมอเตอร์เบรกเกอร์ เป็น GV2P40

กรณีที่ต้องการเลือกใช้แบบ 3 อุปกรณ์ : แมกเนติก เป็น LC1D40A, มอเตอร์เบรกเกอร์ เป็น GV2L40 และ โอเวอร์โหลด รีเลย์ เป็น LRD340

อุปกรณ์เสริมสำหรับแมกเนติก รุ่น LC1D

คอนแทคช่วย (Auxiliary contacts)

Front mounting	LADN10	LADN01	LADN11	LADN20	LADN02	LADN22	LADN40	LADN04
Side mounting			LAD8N11	LAD8N20	LAD8N02

หมายเหตุ: เนื่องจากราคาสินค้าบางรายการมีการเปลี่ยนแปลงตามต้นทุนและราคาตลาดโลก บริษัทฯ ขอสงวนสิทธิ์ในการปรับเปลี่ยนราคาโดยไม่ต้องแจ้งให้ทราบล่วงหน้า กรุณาติดต่อเจ้าหน้าที่เพื่อสอบถามราคาและขอใบเสนอราคาล่าสุดก่อนสั่งซื้อ สอบถาม ราคา

…………………………………………………………………………………………………………………………………
